商品の詳細:
|
| 名前: | ステンレス鋼の挿入物のボール ベアリングが付いている熱可塑性の忍耐の単位 | ハウジングの色: | 白黒 |
|---|---|---|---|
| 材料の収容: | ガラスに満ちたPBTポリマーの高い等級 | ベアリングの材質を挿入: | ステンレス鋼AISI 440Cのステンレス鋼420のステンレス鋼304 |
| 特徴に耐える挿入物: | 広い内部リング | 特徴の収容: | 3ボルト フランジ ブラケット |
| 規格への準拠: | ISO、JIS、北米規格 | 適用: | 食品加工、びん詰めにすることおよび包装処理する機械、化学薬品およびプールおよび海洋の適用 |
| ハイライト: | 2つのボルト フランジのピロー・ブロック,420 4つのボルト フランジのピロー・ブロック軸受け,ステンレス鋼の4つのボルト フランジのピロー・ブロック軸受け |
||

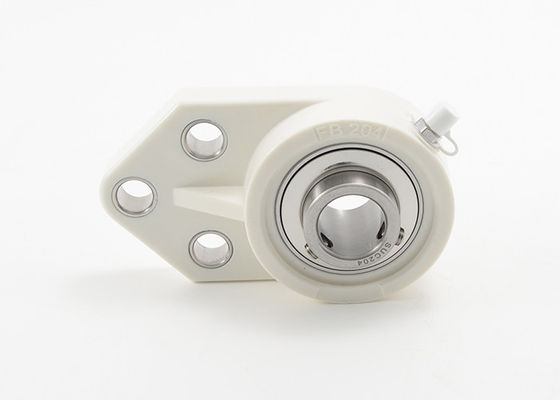

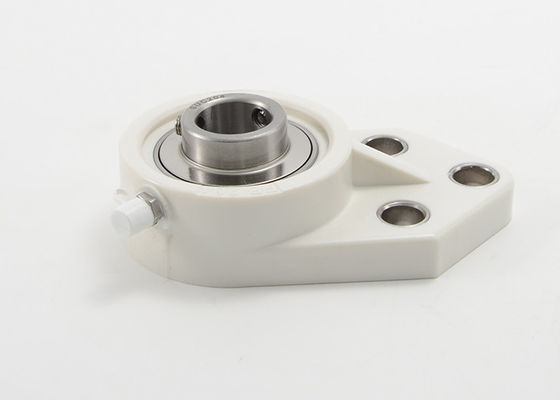

熱可塑性の忍耐の単位のステンレス鋼の挿入物のボール ベアリング3のボルト フランジSS UCFBPL203
ハウジング:
熱可塑性の忍耐の単位の挿入物のボール ベアリング3のボルト フランジSS UCFBPL2シリーズ指定:
|
単位の部品番号の忍耐。 |
穴Dia | 次元（mm） |
ハウジング 重量（kg） |
ボルト サイズ |
|||||||||||||
| d | a | e |
h |
w | s |
f |
c |
b |
l |
g |
i |
n |
Bi |
||||
| mm | |||||||||||||||||
| SS-UCFBPL201 |
1/ 2 |
12 | 62 | 38.1 | 76.5 | 108.5 | 11 | 22.2 | 42.9 | 62 | 26.5 | 12 | 15.4 | 12.7 | 31 | 0.1 | M10 |
| SS-UCFBPL202 | 9/16 5/8 | 15 | 62 | 38.1 | 76.5 | 108.5 | 11 | 22.2 | 42.9 | 62 | 26.5 | 12 | 15.4 | 12.7 | 31 | 0.1 | M10 |
| SS-UCFBPL203 | 11/16 | 17 | 62 | 38.1 | 76.5 | 108.5 | 11 | 22.2 | 42.9 | 62 | 26.5 | 12 | 15.4 | 12.7 | 31 | 0.1 | M10 |
| SS-UCFBPL204 | 3/ 4 | 20 | 62 | 38.1 | 76.5 | 108.5 | 11 | 22.2 | 42.9 | 62 | 26.5 | 12 | 15.4 | 12.7 | 31 | 0.1 | M10 |
| SS-UCFBPL205 | 13/16 7/8 15/16 1 | 25 | 63.5 | 41.3 | 85.7 | 120.6 | 11 | 28.6 | 46 | 69 | 33.5 | 12 | 21 | 14.3 | 34.1 | 0.12 | M10 |
| SS-UCFBPL206 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 | 75 | 47.6 | 98.5 | 140 | 11 | 31.8 | 52.4 | 82 | 31.5 | 14 | 19 | 15.9 | 38.1 | 0.16 | M10 |
| SS-UCFBPL207 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 | 89 | 50.8 | 110 | 158 | 13 | 31.8 | 60.3 | 94 | 36.5 | 17 | 21.4 | 17.5 | 42.9 | 0.18 | M12 |
| SS-UCFBPL208 |
1-1/2 1-9/16 |
40 | 78 | 50 | 114 | 164 | 13 | 41.3 | 60.3 | 100 | 35.7 | 18 | 21.4 | 19 | 49.2 | 0.23 | M12 |
|
負荷のモード |
負荷評価（N） |
||||
| タイプ | 204 | 205 | 206 | 207 | 208 |
|
|
7200 |
9100 |
12200 |
12900 |
13600 |
|
|
9200 |
11100 |
11800 |
11900 |
12100 |
|
|
2600 |
2800 |
2900 |
3100 |
3300 |
