商品の詳細:
|
| 名前: | 熱可塑性のフランジのピロー・ブロック軸受け | 材料の収容: | ガラスに満ちたPBTポリマーの高い等級 |
|---|---|---|---|
| ベアリングの材質を挿入: | ステンレス鋼AISI 440Cのステンレス鋼420 | 色の収容: | 黒く/白い |
| サイズ範囲: | 12mmから60mmまでメートルの、腔線径・山径 | 規格への準拠: | ISO、JIS、北米規格 |
| 適用: | 食品加工、びん詰めにすることおよび包装処理する機械、化学薬品およびプールおよび海洋の適用 | 構造: | ステンレス鋼のボール ベアリングの挿入物および熱可塑性ハウジングから成っていること |
| ハイライト: | 2つのボルト正方形のフランジのピロー・ブロック軸受け,4つのボルト正方形のフランジのピロー・ブロック軸受け,420のフランジのピロー・ブロック |
||

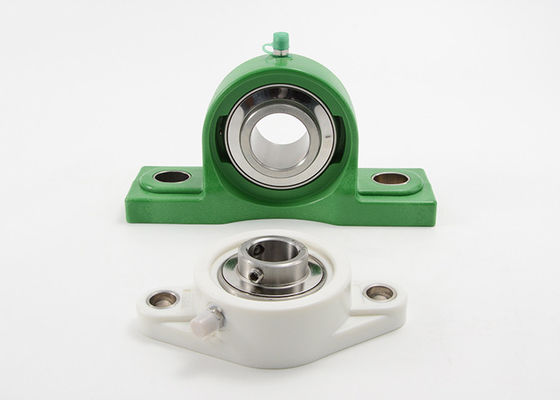

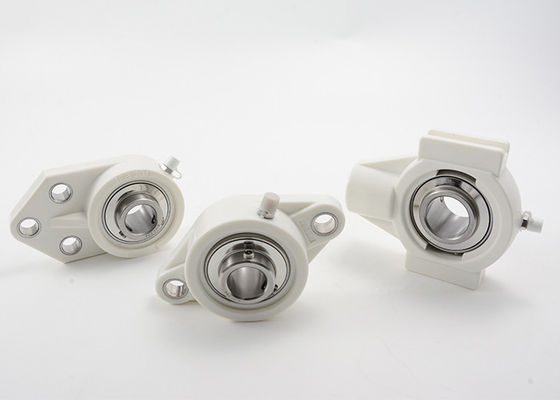

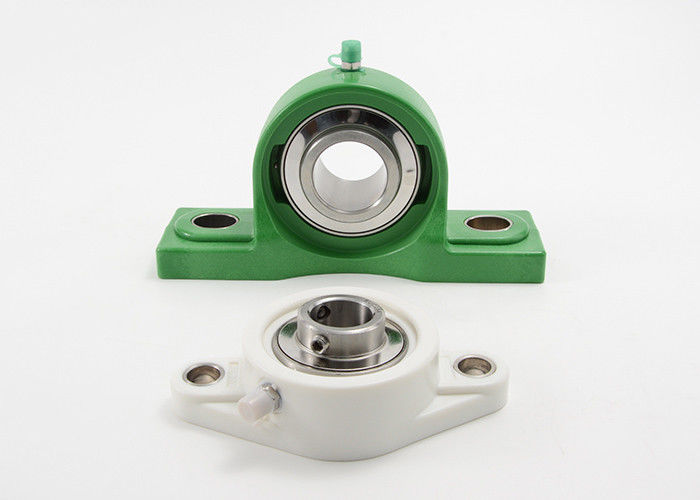

ステンレス鋼の挿入物軸受けSS UCFLPL204に耐える熱可塑性のフランジのピロー・ブロック
ピロー・ブロックは取付け表面がシャフトの軸線に平行のときフィート取付けたシャフト サポートを提供するのに使用されている単位をである。取り付け穴は土台の調節の容易さのために細長い穴がつく。プラスチック ピロー・ブロックは等級ガラスの設計から満たし、PBTポリエステルをである慣習的な鋳鉄のブロックと完全に交換可能なされる。これらの手入れ不要のブロックに優秀な機械強さ、剛さおよび寸法安定性があり、決して錆つくか、または腐食する。ポリマー ピロー・ブロックは、びん詰めにするそして包装処理する機械食品加工を含む多くの企業で現在使用され、化学薬品そしてプールそして海洋の適用。MOUETTEのピロー・ブロックはいろいろな挿入物軸受けによってあなたの特定の適用に最も適するために購入することができる。
欠けるか、または皮をむくべきめっきかコーティング無し
上塗を施してあるかめっきされた鋳鉄ハウジングは傷付き、欠け、皮をむくことができる。実際、それらを取付けることのまさに行為は終わりを腐食のプロセスを始めるボルト孔の端のまわりで取除く。MOUETTEハウジングは腐食防止のためにコーティングを要求しない固体基盤ガラスに満ちたPBTポリマーである。
清潔のために設計されている
ポリマー表面は鋳鉄より大いに衛生学である。鋳鉄の粗雑面はobjectionalの土、型および細菌を隠すことができる。さらに土および水が型または細菌の形成をもたらさないように、ブロックの取付け表面、か底は平坦のために、機械で造られる。
利用できる材料:
·304のステンレス製の挿入物のボール ベアリングの、304匹のステンレス製の競争および球。
·420のステンレス製の挿入物のボール ベアリングの、420匹のステンレス製の競争および球。
·440のステンレス製の挿入物のボール ベアリングの、440匹のステンレス製の競争および球
これらの手入れ不要のプラスチック ピロー・ブロックに優秀な機械強さ、剛さおよび寸法安定性があり、決して錆つくか、または腐食する。ステンレス製の挿入物のボール ベアリングによって挿入されたとき、それらはあらゆる取付けられた単位と比較される優秀な耐食性を今日提供した提供する。
適用:
軸受けは食品工業で、また製薬産業で特に使用される。
ステンレス鋼の挿入物軸受け次元に耐える熱可塑性のフランジのピロー・ブロック:
|
単位の部品番号の忍耐。 |
穴Dia | 次元（mm） |
ハウジングの重量（kg） |
ボルト サイズ |
|||||||||
| d | a | e |
b |
g |
l |
s |
i |
Bi |
n | ||||
| mm | |||||||||||||
| SS-UCFLPL201 | 1/ 2 | 12 | 113 | 90 | 64 | 11.4 | 26.5 | 11 | 15.4 | 31 | 12.7 | 0.08 | M10 |
| SS-UCFLPL202 | 9/16 5/8 | 15 | 113 | 90 | 64 | 11.4 | 26.5 | 11 | 15.4 | 31 | 12.7 | 0.08 | M10 |
| SS-UCFLPL203 | 11/16 | 17 | 113 | 90 | 64 | 11.4 | 26.5 | 11 | 15.4 | 31 | 12.7 | 0.08 | M10 |
| SS-UCFLPL204 | 3/ 4 | 20 | 113 | 90 | 64 | 11.4 | 26.5 | 11 | 15.4 | 31 | 12.7 | 0.08 | M10 |
| SS-UCFLPL205 | 13/16 7/8 15/16 1 | 25 | 131 | 99 | 69.5 | 14 | 29.5 | 11 | 17 | 34.1 | 14.3 | 0.10 | M10 |
| SS-UCFLPL206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 148 | 117 | 80 | 14 | 30.5 | 11 | 19 | 38.1 | 15.9 | 0.13 | M10 |
| SS-UCFLPL207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 164 | 130 | 90 | 16 | 32.8 | 13 | 18 | 42.9 | 17.5 | 0.16 | M12 |
| SS-UCFLPL208 | 1-1/2 1-9/16 | 40 | 175 | 144 | 99 | 20 | 37.5 | 14 | 21.5 | 49.2 | 19 | 0.24 | M12 |
| SS-UCFLPL209 | 1-5/8 1-11/16 1-3/4 | 45 | 188 | 148 | 108 | 21 | 41 | 17 | 24 | 49.2 | 19 | 0.32 | M16 |
| SS-UCFLPL210 | 1-13/16 1-7/8 1-15/16 2 | 50 | 197 | 157 | 115 | 21 | 42 | 17 | 25 | 51.6 | 19 | 0.42 | M16 |
| SS-UCFLPL211 | 2 2-1/16 2-1/8 2-3/16 | 55 | 224 | 184 | 128 | 18.5 | 43 | 19 | 25 | 55.6 | 22.2 | 0.55 | M18 |
| SS-UCFLPL212 | 2-1/4 2-5/16 2-3/8 2-7/16 | 60 | 250 | 202 | 139 | 24 | 48 | 19 | 29 | 65.1 | 25.4 | 0.7 | M18 |
|
Modalita di caricamento 負荷のモード |
（n） Coefficienti di caricoの負荷評価（N） |
||||||
| Tipoのタイプ | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
11750 |
11375 |
16450 |
16900 |
17350 |
17600 |
17950 |
|
|
11000 |
13850 |
13350 |
13950 |
14050 |
14300 |
14550 |
|
|
8500 |
11100 |
14200 |
14900 |
15150 |
15350 |
15650 |
