商品の詳細:
|
| 名前: | ステンレス鋼から成っている挿入物の忍耐を用いるプラスチック ハウジング | タイプ: | SS-UCTPL201、SS-UCTPL202、SS-UCTPL203、SS-UCTPL204、SS-UCTPL205、SS-UCTPL206 |
|---|---|---|---|
| 材料の収容: | PBTガラスは熱可塑性のポリアミドを満たした | ベアリングの材質を挿入: | ステンレス鋼AISI 440Cのステンレス鋼420のステンレス鋼304 |
| ハウジングタイプ: | 単位だけ | 取付方法: | 地虫ねじ |
| 規格への準拠: | ISO、JIS、北米規格 | 適用: | 食品加工、びん詰めにすることおよび包装処理する機械、化学薬品およびプールおよび海洋の適用 |
| ハイライト: | 2つのボルト フランジはピロー・ブロック軸受けを取付けた,4つのボルト フランジはピロー・ブロック軸受けを取付けた,ステンレス鋼のピロー・ブロック軸受けフランジのタイプ |
||

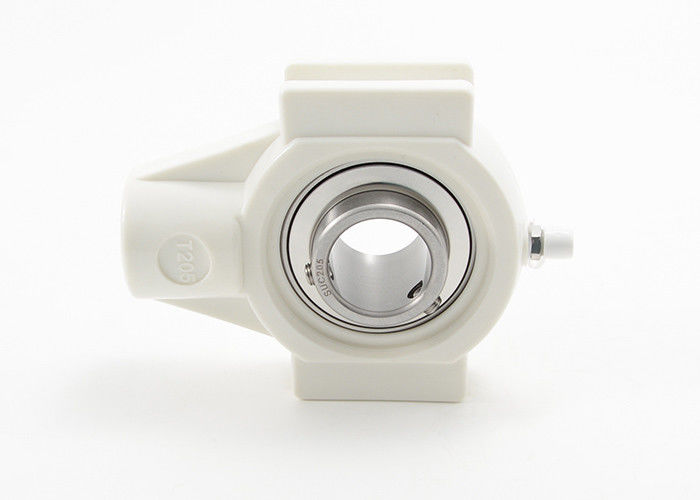

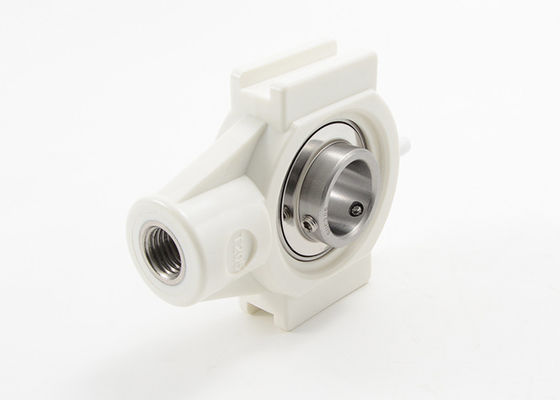

ステンレス鋼SSUCTPL204から成っている挿入物の忍耐を用いるプラスチック ハウジング
シリーズSS-UCTPL2シリーズの放射状の挿入物のボール ベアリングの住宅施設はプラスチックT2および既に設置済みステンレス鋼の忍耐の挿入物SS-UC2のなされる住宅施設から成っている。放射状の軸受ケーシングとして設計はハウジングの変位を可能にする。ハウジングはプラスチックから成っている。忍耐の挿入物に土台のための地虫ねじが付いている延長内部リングがシャフトの内部リングある。静的なミスアラインメントは2°の角度まで償うことができる。
利用できる材料:
·420のステンレス製の挿入物のボール ベアリングの、420匹のステンレス製の競争および球。
·440のステンレス製の挿入物のボール ベアリングの、440匹のステンレス製の競争および球
これらの手入れ不要のプラスチック ピロー・ブロックに優秀な機械強さ、剛さおよび寸法安定性があり、決して錆つくか、または腐食する。ステンレス製の挿入物のボール ベアリングによって挿入されたとき、それらはあらゆる取付けられた単位と比較される優秀な耐食性を今日提供した提供する。
主要出願:
ステンレス鋼SSUCTPL2シリーズ指定から成っている挿入物の忍耐を用いるプラスチック ハウジング:
|
単位の部品番号の忍耐。 |
穴Dia | 次元（mm） |
ハウジング
重量（kg） |
ボルト サイズ |
||||||||||
| d | a | c |
d |
h |
m |
t |
v | w |
Bi |
n | ||||
| mm | ||||||||||||||
| SS-UCTPL201 |
1/ 2 |
12 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0.16 | M16 |
| SS-UCTPL202 |
9/16 5/8 |
15 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0.16 | M16 |
| SS-UCTPL203 |
11/16 |
17 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0.16 | M16 |
| SS-UCTPL204 | 3/ 4 | 20 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0.16 | M16 |
| SS-UCTPL205 | 13/16 7/8 15/16 1 | 25 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 34.1 | 14.3 | 0.17 | M16 |
| SS-UCTPL206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 125.5 | 34.5 | 12 | 76 | 89 | 40 | 102 | 63 | 38.1 | 15.9 | 0.22 | M16 |
| SS-UCTPL207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 125 | 34.5 | 12 | 76 | 89 | 40 | 102 | 63 | 42.9 | 17.5 | 0.26 | M16 |
| SS-UCTPL208 | 1-1/2 1-9/16 | 40 | 140 | 38.5 | 16 | 85 | 102 | 39.5 | 114 | 80 | 49.2 | 19 | 0.38 | M16 |
| SS-UCTPL209 | 1-5/8 1-11/16 1-3/4 | 45 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 49.2 | 19 | 0.48 | M20 |
| SS-UCTPL210 | 1-13/16 1-7/8 1-15/16 2 | 50 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 51.6 | 19 | 0.52 | M20 |
|
負荷のモード |
負荷評価（N） |
||||||
| Tipoのタイプ | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
14800 |
15500 |
15800 |
16500 |
17300 |
18210 |
18860 |
|
|
3930 |
4530 |
5100 |
6500 |
7800 |
8710 |
9750 |
|
|
8500 |
10350 |
10900 |
11300 |
12150 |
12900 |
13550 |
|
|
40770 |
45300 |
46100 |
44100 |
42800 |
44230 |
44880 |
