商品の詳細:
|
| 名前: | ステンレス鋼の忍耐の挿入物が付いているプラスチック ハウジング | タイプ: | SS-UCECHPL201、SS-UCECHPL203、SS-UCECHPL205、SS-UCECHPL207 |
|---|---|---|---|
| 材料の収容: | ガラスに満ちたPBTポリマーの高い等級 | ベアリングの材質を挿入: | ステンレス鋼AISI 440Cのステンレス鋼420のステンレス鋼304 |
| 密封の解決: | ポリマー盾/シールは特別注文の基礎で提供することができる。 | サイズ範囲: | 12mmから50mmまでメートルの、腔線径・山径 |
| 規格への準拠: | ISO、JIS、北米規格 | 適用: | 食品加工、びん詰めにすることおよび包装処理する機械、化学薬品およびプールおよび海洋の適用 |
| ハイライト: | 2つのボルト プラスチック ピロー・ブロック軸受け,4つのボルト プラスチック ピロー・ブロック軸受け,ステンレス鋼のピロー・ブロックのフランジ軸受け |
||

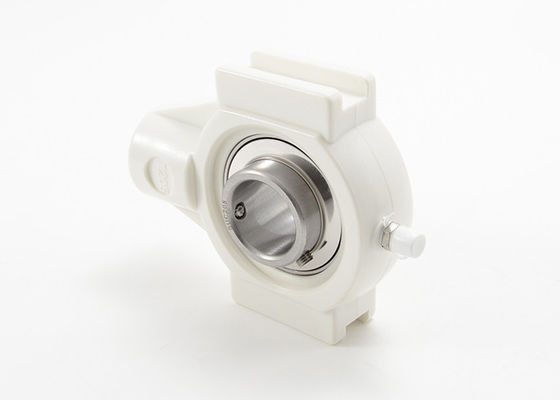

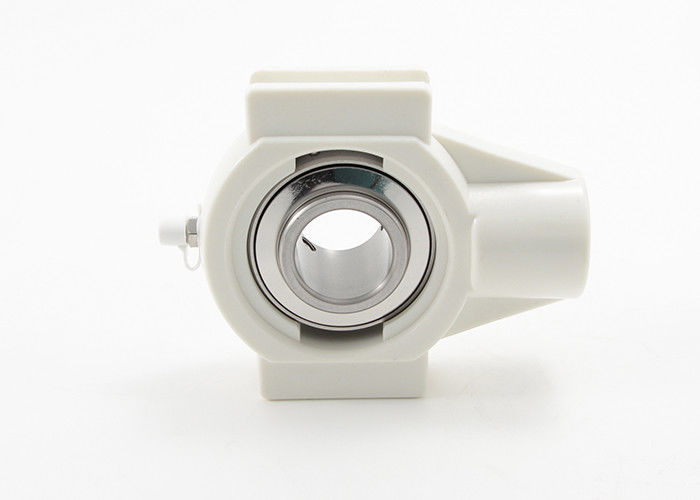

ステンレス鋼軸受けが付いているプラスチック ハウジングはSS UCECHPL202を挿入する
ピロー・ブロックは取付け表面がシャフトの軸線に平行のときフィート取付けたシャフト サポートを提供するのに使用されている単位をである。取り付け穴は土台の調節の容易さのために細長い穴がつく。プラスチック ピロー・ブロックは等級ガラスの設計から満たし、PBTポリエステルをである慣習的な鋳鉄のブロックと完全に交換可能なされる。これらの手入れ不要のブロックに優秀な機械強さ、剛さおよび寸法安定性があり、決して錆つくか、または腐食する。ポリマー ピロー・ブロックは、びん詰めにするそして包装処理する機械食品加工を含む多くの企業で現在使用され、化学薬品そしてプールそして海洋の適用。MOUETTEのピロー・ブロックはいろいろな挿入物軸受けによってあなたの特定の適用に最も適するために購入することができる。
欠けるか、または皮をむくべきめっきかコーティング無し
上塗を施してあるかめっきされた鋳鉄ハウジングは傷付き、欠け、皮をむくことができる。実際、それらを取付けることのまさに行為は終わりを腐食のプロセスを始めるボルト孔の端のまわりで取除く。MOUETTEハウジングは腐食防止のためにコーティングを要求しない固体基盤ガラスに満ちたPBTポリマーである。
清潔のために設計されている
ポリマー表面は鋳鉄より大いに衛生学である。鋳鉄の粗雑面はobjectionalの土、型および細菌を隠すことができる。さらに土および水が型または細菌の形成をもたらさないように、ブロックの取付け表面、か底は平坦のために、機械で造られる。
乾燥した、ぬれたまたは十分にSubmersed動かすことができる
ブロックおよび軸受け単位は潤滑なしで十分に水中に沈められて動かしてもいいそれで独特である。それらは120°fまで乾燥した動かすとき液体およびより高い温度で水中に沈められたとき扱ってもいい。
利用できる材料:
·304のステンレス製の挿入物のボール ベアリングの、304匹のステンレス製の競争および球。
·420のステンレス製の挿入物のボール ベアリングの、420匹のステンレス製の競争および球。
·440のステンレス製の挿入物のボール ベアリングの、440匹のステンレス製の競争および球
これらの手入れ不要のプラスチック ピロー・ブロックに優秀な機械強さ、剛さおよび寸法安定性があり、決して錆つくか、または腐食する。ステンレス製の挿入物のボール ベアリングによって挿入されたとき、それらはあらゆる取付けられた単位と比較される優秀な耐食性を今日提供した提供する。
主要出願:
ステンレス鋼の忍耐の挿入物SS UCECHPL2の指定を含むプラスチック ハウジング:
|
単位の部品番号の忍耐。 |
穴Dia | 次元（mm） |
ハウジング 重量（kg） |
ボルト サイズ |
||||||||
| d | a | c |
h |
m |
t |
w |
Bi |
n | ||||
| mm | ||||||||||||
| SS-UCECHPL201 |
1/ 2 |
12 | 101 | 27.5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0.15 | M16 |
| SS-UCECHPL202 |
9/16 5/8 |
15 | 101 | 27.5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0.15 | M16 |
| SS-UCECHPL203 |
11/16 |
17 | 101 | 27.5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0.15 | M16 |
| SS-UCECHPL204 | 3/ 4 | 20 | 101 | 27.5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0.15 | M16 |
| SS-UCECHPL205 | 13/16 7/8 15/16 1 | 25 | 101 | 27.5 | 64 | 74 | 35 | 47 | 34.1 | 14.3 | 0.16 | M16 |
| SS-UCECHPL206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 125 | 34.5 | 76 | 90 | 40 | 63 | 38.1 | 15.9 | 0.21 | M16 |
| SS-UCECHPL207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 125 | 34.5 | 76 | 90 | 40 | 63 | 42.9 | 17.5 | 0.25 | M16 |
| SS-UCECHPL208 | 1-1/2 1-9/16 | 40 | 140 | 38.5 | 85 | 100 | 39.5 | 80 | 49.2 | 19 | 0.36 | M16 |
| SS-UCECHPL209 | 1-5/8 1-11/16 1-3/4 | 45 | 149 | 40 | 90 | 110 | 50 | 85 | 49.2 | 19 | 0.45 | M20 |
| SS-UCECHPL210 | 1-13/16 1-7/8 1-15/16 2 | 50 | 149 | 40 | 90 | 110 | 50 | 85 | 51.6 | 19 | 0.49 | M20 |
|
負荷のモード |
負荷評価（N） |
||||||
| タイプ | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
14800 |
15500 |
15800 |
16500 |
17300 |
18210 |
18860 |
|
|
3930 |
4530 |
5100 |
6500 |
7800 |
8710 |
9750 |
|
|
8500 |
10350 |
10900 |
11300 |
12150 |
12900 |
13550 |
|
|
40770 |
45300 |
46100 |
44100 |
42800 |
44230 |
44880 |
