商品の詳細:
|
| 名前: | スプラグクラッチ | ブランド: | ニュートラル / OEM |
|---|---|---|---|
| 製品シリーズ: | RSBW | 材料: | 鋼鉄の忍耐 |
| サイズ範囲: | 20mmから90mmまでのボアサイズ | 基本構造タイプ: | スリーブベアリング対応 |
| 潤滑: | グリース | シーリング: | シールドで保護された O リングを使用して密閉 |
| ハイライト: | 90mm 1つの側面のクラッチ軸受け,20mm 1つの側面のクラッチ軸受け,RSBWのバックストップ軸受け |
||

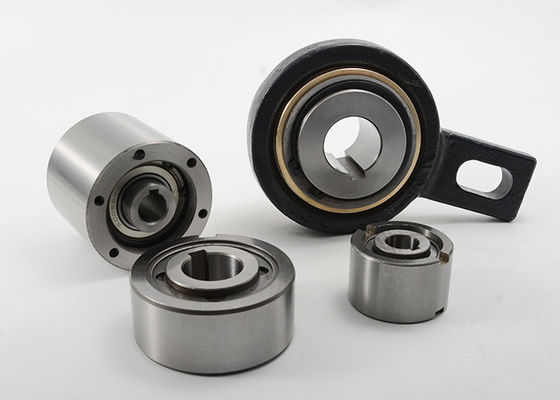

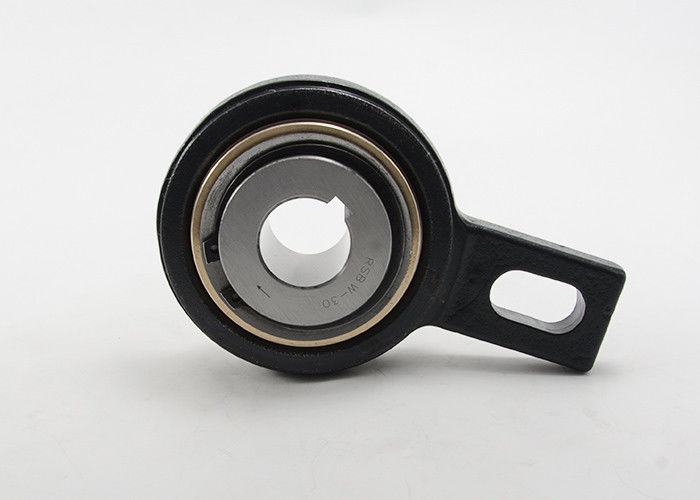

RSBWのクラッチのBackstoppingのスリーブ軸受けの支えられたスプラグ クラッチ
タイプRSBWはDCのスプラグのタイプ惰性で動くである。それははめ込み式、低い回転速度のための明白な軸受けによって集中させてであり盾を使用して密封されてOリングを保護した。
単位は渡されたグリース油を差した横か立て向き姿勢の取付けの準備ができたにである。バックストップとして主に使用されて、このタイプは最低の空き容量を高いトルク容量に与える。設計は高湿度または水しぶき区域のような困難な環境の取付けを可能にする。トルク腕のスロットを機械そして通ることの固定部分にしっかり止められているボルトは回転停止を提供する。このボルトの放射状の整理はスロット幅の1 3%と等しいべきである。トルク腕および軸受けはプレストレスを施されてはならない。
支えられるBackstoppingのスリーブ軸受け スプラグ クラッチRSBWの指定:
| タイプ | サイズ | 速度の過剰運転 | 次元 | 重量 | ||||||||
| dH7 | TKN 1） | nimax | D | L 1 | F | E | B | N | L | bH11 | ||
| [mm] | [Nm] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 |
| RSBW35M | 35M | 485 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040年 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040年 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
注:
1) Tmax =2.5 X TKN
2) DIN 6885.1へのキー溝
