商品の詳細:
|
| 名前: | ワンウェイスプラグクラッチ | 材料: | 高合金ベアリング品質の鋼 |
|---|---|---|---|
| クラッチタイプ: | スプラグクラッチ | クラッチアプリケーション: | バックストップ、インデックス作成、オーバーランニング |
| インチ - メートル法: | インチ | 基本構造タイプ: | 内輪または外輪のないデュアル ケージ リテーナ アセンブリ |
| 潤滑タイプ: | オイル潤滑用に設計 | ベアリングサポートが必要: | はい |

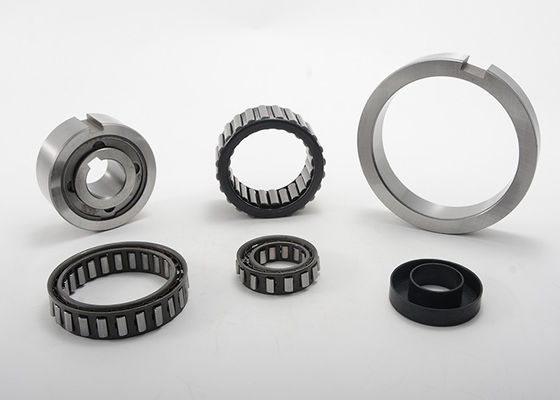

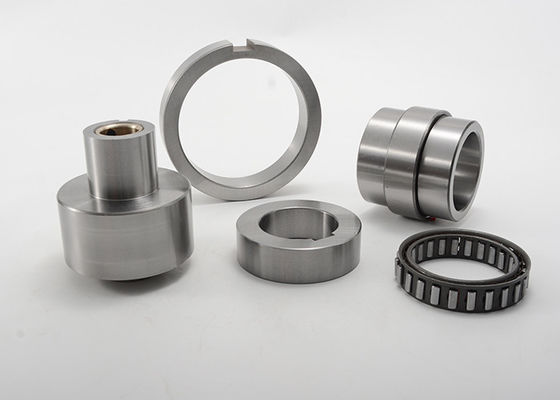

鋼鉄スプラグ1の方法に耐えてクラッチは内部か外の競争なしでおりを惰性で動かす
Backstoppingの外的な忍耐サポート指示する過剰運転は、スプラグ クラッチ要求した
タイプDCは内部か外の競争なしでスプラグのタイプ惰性で動かすおりをである。それは軸および放射状の負荷に競争、軸受けサポート、潤滑および密封を提供する設計に取付けられていなければならない。DCのタイプ版Nは現在送電装置で使用されるすべてのタイプの潤滑油を受け入れる。
スプラグ スペース許容は超過してはならない。内部および外の競争は続くページで示されているとして、休憩なしで、持っている最低の明白な幅「e*」を保障する正しく惰性で動かす機能をなる。
また、競争は後で指定への堅くされた鋼鉄シャフト、かハウジング、作ることができる。終了する部分の表面の硬度は0,6のmmの最低の深さのためのHRC 60に62、べきである。
45へHRC35である中心の硬度。
スプラグ クラッチDCのタイプ指定:
| サイズ | 速度の過剰運転 |
Øa +0.008 - 0,005 |
Øc ± 0,013 |
スプラグ スペース | emin | Ødmin | Øbmax | No.ofクリップ | No.ofのスプラグ | 重量 | ||
| TKN1 | nimax | Namax | mm | mm | mm | mm | mm | mm | PC | PC | kg | |
| Nm | 分1 | 分1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 14 | 58 | 18 | - | 14 | 0.055 |
| DC3034 | 124 | 6300 | 3100 | 30.340 | 47.000 | 8.33 | 14 | 62 | 20 | - | 14 | 0.06 |
| DC3175 （3C） | 159 | 6000 | 3000 | 31.750 | 48.410 | 8.33 | 14 | 63 | 24 | 3 | 16 | 0.06 |
| DC3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
| DC4127 （3C） | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 14 | 75 | 32 | 3 | 18 | 0.09 |
| DC4445A | 363 | 4300 | 2100 | 44.450 | 61.110 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
| DC4972 （4C） | 306 | 3800 | 1900年 | 49.721 | 66.381 | 8.33 | 14 | 86 | 38 | 4 | 22 | 0.1 |
| DC5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
| DC5476A （4C） | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
| DC5476B （4C） | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
| DC5476C （4C） | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25 | 92 | 42 | 4 | 24 | 0.2 |
| DC5776A | 604 | 3300 | 1600 | 57.760 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
| DC6334B | 806 | 3000 | 1500 | 63.340 | 80.000 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
| DC7221 （5C） | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 14 | 115 | 56 | 5 | 30 | 0.14 |
| DC7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
| DC7221B （5C） | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
| DC7969C （5C） | 2038年 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25 | 124 | 61 | 5 | 34 | 0.28 |
| DC8334C | 2055年 | 2300 | 1100 | 83.340 | 100.000 | 8.33 | 25 | 132 | 65 | - | 34 | 0.27 |
| DC8729A | 1250 | 2200 | 1100 | 87.290 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
| DC10323A （3C） * | 1612 | 1800 | 900 | 103.231 ** | 119.89 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0.205 |
| DC12334C* | 4800 | 1500 | 750 | 123.34 ** | 140.000 | 8.33 | 25 | 184 | 96 | - | 50 | 0.4 |
| DC12388C （11C） | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25 | 196 | 96 | 11 | 44 | 0.4 |
注:
1) Tmax =2.5 X TKN
2) 内部競争の過剰運転
3) 内部競争の過剰運転
**） ± 0,013への許容の延長
4) 他のカスタマイズされた次元は利用できる。
5) 抗力ストリップの数およびクリップはカスタマイズされる。
例の取付け
