商品の詳細:
|
| 名前: | 1つの方法球のクラッチを惰性で動かす | 材料: | 高合金ベアリング品質の鋼 |
|---|---|---|---|
| 転がりボディ: | 軸受 | 列番号: | 二列 |
| 荷重方向: | ラジアルベアリング | 球状: | 非一直線に並ぶ軸受け |
| 分けられる: | 未分離 | 1つの方法クラッチ: | 1つの方法クラッチ軸受け |
| ハイライト: | GFK30 1方法クラッチ軸受け,1つの方法ボール ベアリングを惰性で動かしなさい,放射状の1つの方法ボール ベアリング |
||

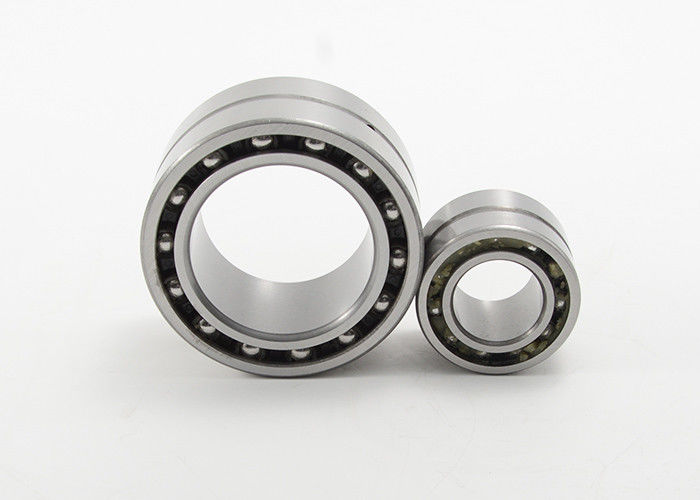

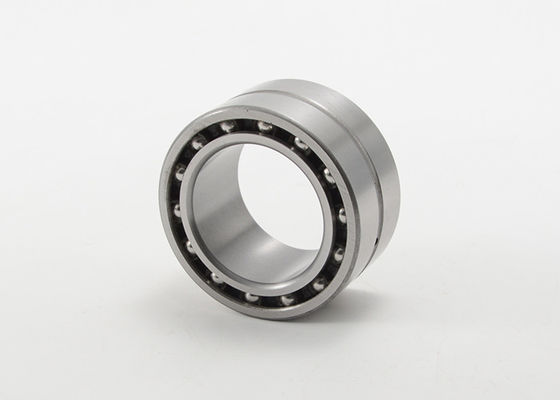

1つの方法球のクラッチ軸受けスプラグのタイプ クラッチGFK30を惰性で動かす
モデルGFKは59のシリーズ ボール ベアリングに統合されるスプラグのタイプ クラッチである。
この設計は最低の外径に高いトルク容量を提供する。
それは忍耐のサポートされているタイプ、油を差される出荷されたグリースである。
オイルの浴室潤滑は元のグリースが適した溶媒とクラッチを洗い流すことによって最初に取除かれればまた可能である。
潤滑のタイプ、シールがべきであるものは何でも提供される。
トルク伝達はR6許容の、そしてp5許容のシャフトに堅い外ハウジングに出版物適合アセンブリによって保障されなければならない。
GFKの総出版物適合は内部整理のコラムでリストされているようにモデルのための内部整理を超過するべきではない。
1つの方法球のクラッチ軸受けを惰性で動かすスプラグのタイプがGFKシリーズ指定をつかむ:
| タイプ | サイズ | Overrunningspeeds | 使用されるシリーズに耐える | 弾薬定数の評価 | 次元 | 重量 | |||||||
| ローラー | 球 | ローラー | 球 | ||||||||||
| dyn. | dyn. | stat. | stat. | ||||||||||
| d | TKN1） | nmax2） | nmax3） | C | C | C0 | C0 | D | L | r | |||
| mm | Nm | 分1 | 分1 | N | N | N | N | mm | mm | mm | kg | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
注:
1) Cmax =2.5 X TKN
2) 内部競争の過剰運転
3) 内部競争の過剰運転
例の取付け
