商品の詳細:
|
| 名前: | カム クラッチ（一方通行カム クラッチ） | 部門: | クラッチ軸受け |
|---|---|---|---|
| 材料に耐えるクラッチ: | クロム鋼 100Cr6 | 表面の終わり: | 特別扱い無し |
| サイズ範囲: | 8つのmmからの150のmmへの穴サイズ | 基本構造タイプ: | ローラーのタイプは支えられるnon-bearing惰性で動かす |
| 標準的な潤滑: | オイル | シーリング: | 必須 |
| ハイライト: | NF45 1方法軸受,ローラーの傾斜路1の方法軸受,バックストップのクラッチを惰性で動かしなさい |
||

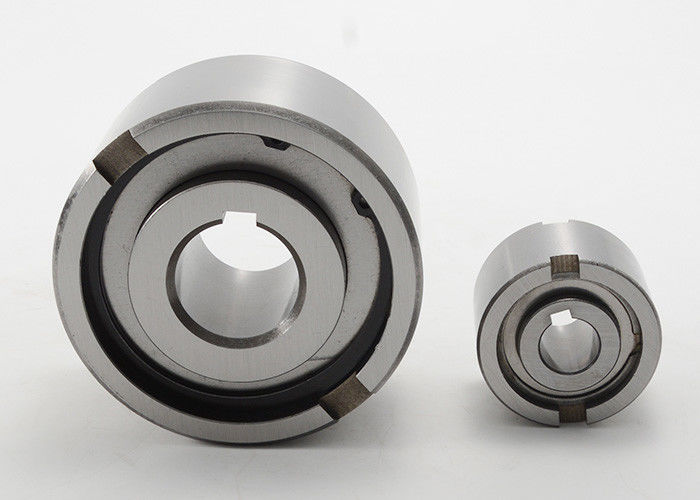

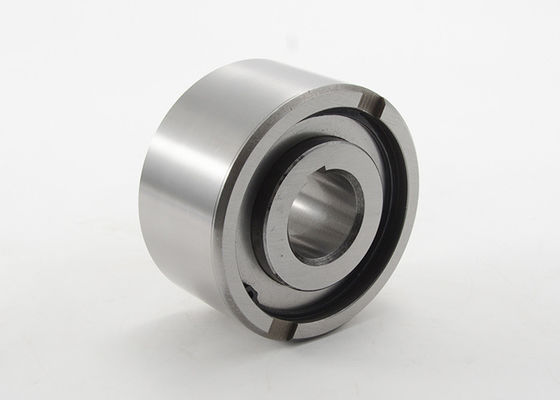

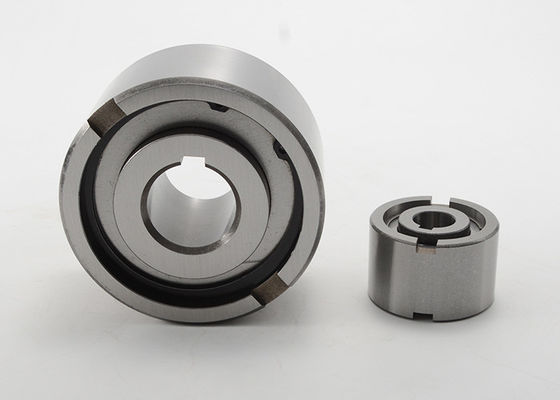

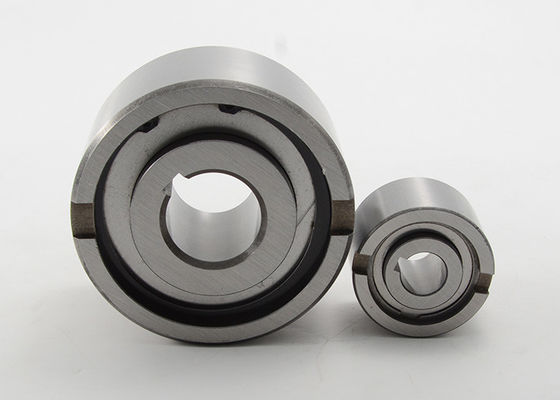

NF45ローラーの傾斜路1の方法はカム クラッチに耐えるクラッチのバックストップを惰性で動かす
タイプNFはローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは軸および放射状の負荷を支えるように要求される。潤滑およびシーリングはまた取付けによって提供されなければならない。
標準的な潤滑はオイルである。わずかな外径は標準的なボール ベアリング次元である。典型的な整理は次のページに示されているように同じ収容の許容の軸受けの横のこのタイプを、取付けることである。内部競争はシャフトに調整される。外の競争はH7*ハウジングの出版物適合を与える肯定的なn6許容がある。付加的な側面のノッチは肯定的なトルク伝達を提供する。
収容の許容がK6*にあれば、ノッチの使用は必要ではない、しかしハウジングはアセンブリの後で拡大しないには十分に強くなければならない。
NFシリーズ ローラーの傾斜路1の方法クラッチの指定を惰性で動かすため:
| タイプ | 穴サイズ | 次元（mm） | 最高。トルク（Nm） | 最高。過剰運転する速度（rpm）を | 純重量（kg） | |||||||
| d | Dh6 | L | D5 | D6 | t | r | r1 | 内部競争 | 外の競争 | |||
| NF8 | 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3.5 | 1.5 | 1.5 | 62 | 4500 | 5400 | 0.3 |
| NF20 | 20 | 62 | 36 | 52 | 37 | 3.5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0.6 |
| NF25 | 25 | 80 | 40 | 68 | 49 | 4 | 2.5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| NF30 | 30 | 90 | 48 | 75 | 52.5 | 5 | 2.5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| NF35 | 35 | 100 | 53 | 80 | 58 | 6 | 2.5 | 2.5 | 530 | 1600 | 1950年 | 2.3 |
| NF40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2.5 | 880 | 1250 | 1700 | 3.1 |
| NF45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2.5 | 1200 | 1100 | 1500 | 3.7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8.5 | 3.5 | 3.0 | 1900年 | 850 | 1300 | 5.4 |
| NF55 | 55 | 140 | 80 | 115 | 83 | 9 | 3.5 | 3.5 | 2000年 | 800 | 1200 | 6.1 |
| NF60 | 60 | 150 | 95 | 125 | 93.5 | 9 | 3.5 | 3.5 | 3400 | 700 | 1100 | 8.5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3.5 | 3.5 | 4700 | 620 | 900 | 13 |
| NF80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3.5 | 8000 | 550 | 800 | 18 |
| NF90 | 90 | 215 | 140 | 180 | 133 | 11.5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| NF100 | 100 | 260 | 150 | 210 | 157 | 14.5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| NF130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| NF150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
