商品の詳細:
|

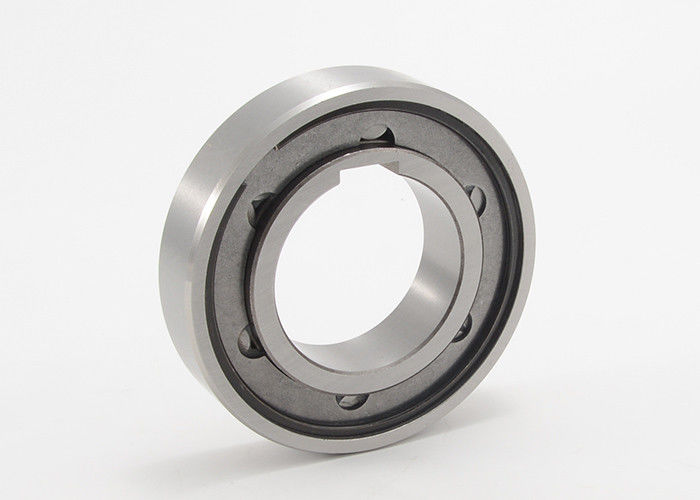

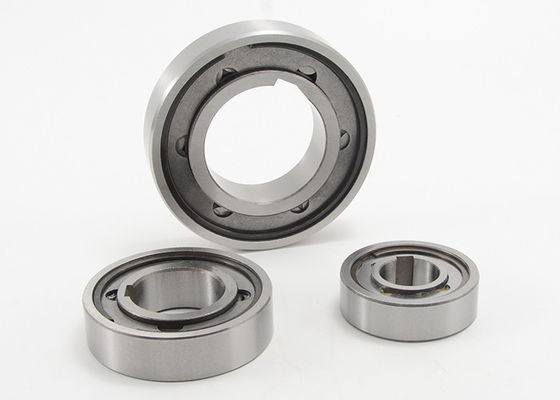

| 名前: | ランプ＆ローラークラッチ（ワンウェイカムクラッチ） | 材料: | 高合金ベアリング品質鋼 AISI52100 |
|---|---|---|---|
| クラッチタイプ: | ランプ＆ローラークラッチ | クラッチアプリケーション: | バックストップ、インデックス作成、オーバーランニング |
| サイズ範囲: | ボアサイズ 6 mm ～ 80 mm | その他の機能: | 非ベアリング サポート、外部ベアリング サポートが必要 |
| 潤滑: | 必須 | シーリング: | 必須 |
外的な忍耐サポート必須のバックストップのクラッチに耐える1つの方法クラッチとして
過剰運転、Backstoppingの必要な外的な忍耐指示するサポート傾斜路及びローラーのクラッチ
モデルASは傾斜路及びローラーのタイプ クラッチ、支えられるnon-bearingである。軸受けは軸および放射状の負荷を支えるように要求される。潤滑およびシーリングは要求される。わずかな外側次元はシリーズと同じ62の玉軸受である。典型的な整理は同じ位置の許容の内で、耐えるシリーズ62の横のこのタイプを取付けることである。内部競争はシャフトに調整される（サイズを除く6つのmmの穴）。
外の競争はH7ハウジングの出版物適合を与える肯定的なr6許容がある。外ハウジングはアセンブリの後で拡大しないには十分に強くなければならない。この設計は± S/2.の内部および外の競争の軸ミスアラインメントを受け入れることができる。これらのクラッチは工場でオイル浸ったり操作の前の適切なレベルに満ちていなければならないである。このクラッチはオイルの潤滑のために設計されている。グリースの潤滑のために、リストされた価値の50%に最高の過剰運転の速度を減らしなさい。
典型的な取付けの整理
ASのクラッチは軸受けに隣接して同心性を提供し、軸および放射状の負荷を支えるために取付けられなければならない。オイルまたはグリースの潤滑はシールと共に潤滑油を保つために提供されなければならない。
指定:
| タイプ | 穴サイズ | Keyseats | 次元（mm） | 最高。トルク（Nm） | 最高。過剰運転する速度（rpm）を | 追い込み（Ncm）の後の抵抗 | 純重量（kg） | ||||||
| d | Dr6 | D5 | L | s | e | f | 内部競争 | 外の競争 | |||||
| AS6 | 6 | どれも | 19 | 15.8 | 6 | 0.8 | 0.6 | 0.3 | 1.7 | 5000 | 7500 | 0.18 | 0.01 |
| AS8 | 8 | 2 x 1 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 3.0 | 4300 | 6500 | 0.24 | 0.02 |
| AS10 | 10 | 3 x 1.4 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 5.4 | 3500 | 5200 | 0.36 | 0.03 |
| AS12 | 12 | 4 x 1.8 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 10.0 | 3200 | 4800 | 0.48 | 0.04 |
| AS15 | 15 | 5 x 1.2 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 11.0 | 2800 | 4300 | 0.7 | 0.05 |
| AS20 | 20 | 6 x 1.6 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 32.0 | 2200 | 3300 | 1.4 | 0.12 |
| AS25 | 25 | 8 x 2 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 45.0 | 1900年 | 2900 | 2.4 | 0.14 |
| AS30 | 30 | 8 x 2 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 72.0 | 1600 | 2400 | 7.8 | 0.22 |
| AS35 | 35 | 10 x 2.4 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 114.0 | 1300 | 2000年 | 9 | 0.31 |
| AS40 | 40 | 12 x 2.2 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 148.0 | 1200 | 1800 | 10 | 0.39 |
| AS45 | 45 | 14 x 2.1 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 174.0 | 1000 | 1600 | 11 | 0.44 |
| AS50 | 50 | 14 x 2.1 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 184.0 | 950 | 1500 | 13 | 0.49 |
| AS55 | 55 | 16 x 2.4 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 246.0 | 800 | 1300 | 14 | 0.66 |
| AS60 | 60 | 18 x 2.3 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 406.0 | 700 | 1100 | 26 | 0.81 |
| AS80 | 80 | 22 x 3.1 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 850.0 | 600 | 900 | 58 | 1.41 |
