商品の詳細:
|
| 名前: | BBシリーズカムクラッチ | 構造: | 片側にメタルシールド、反対側にリテーナー。 |
|---|---|---|---|
| 材料: | 高合金ベアリング品質の鋼 | キー溝: | 末尾が「K」のタイプコード、キー溝あり |
| シーリング: | はい | サイズ範囲: | 8 mm から 200 mm までのボアサイズ |
| 内輪の矢印: | はい、内輪の矢印は内輪のはめ込み方向を示しています。 | .使用温度範囲: | –30°C ～ +100°C |
| ハイライト: | 1つの方法クラッチ軸受けの過剰運転,BBシリーズ1つの方法クラッチ軸受け,概要の始動機のクラッチ軸受け |
||

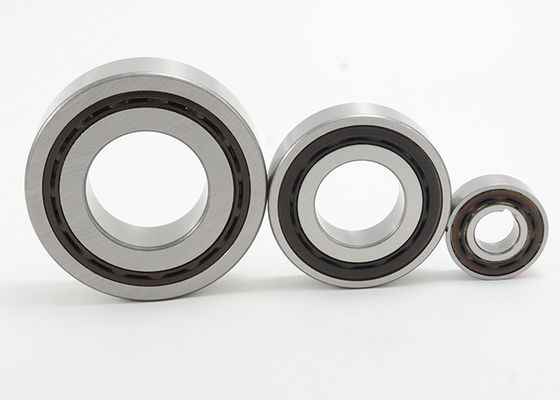

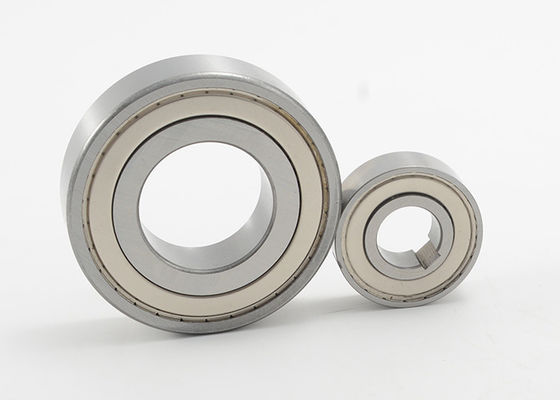

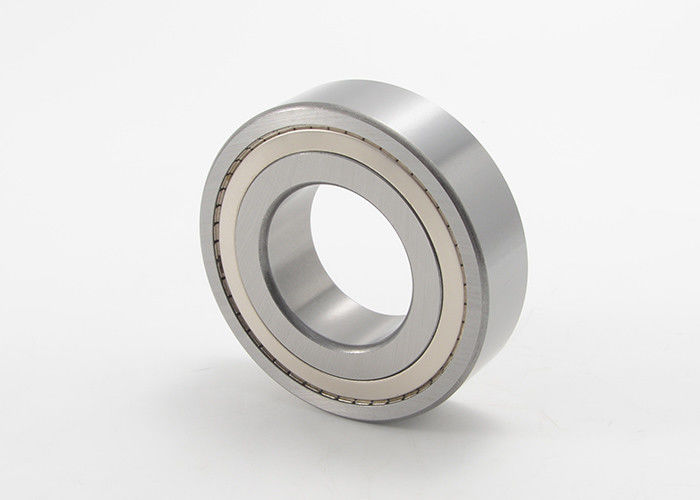

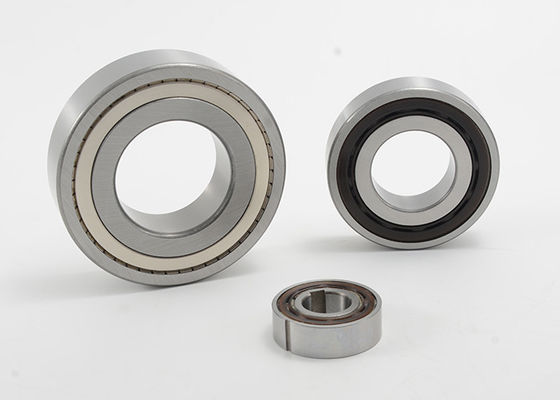

過剰運転および概要カム クラッチのBBシリーズ1つの方法クラッチ軸受け
BBシリーズ カム クラッチは62のシリーズ ボール ベアリングおよびカム様式のクラッチの組合せである。これらの単位は出版物適合の適用のために設計され、設計および適用柔軟性を許可して5つの変化、金属の盾または塵の保護密封されたタイプのそして内部および/または外の競争のキー溝の有無にかかわらず組合せで利用できる。BBシリーズ単位はグリース油を差される来るが、金属はオイルの浴室潤滑のために様式を合わせることができる保護した。
タイプ カム クラッチに耐えるための取付けそして使用法の概説
1. タイプ カム クラッチ シリーズに耐えて出版物適合の取付けのために設計されている。
2. BB-1KおよびBB-2GD 1Kシリーズに内部競争のキー溝がある。サイズ25を除くキー溝は、DIN 6885。3、BB40-1Kによって製造され、BB40-2GD 1KはDIN 6885によって製造される。1。
3. BB-2Kシリーズに内部および外の競争のキー溝がある。
4. シャフトおよびハウジングの正しい干渉次元は最高軸受けおよびクラッチの性能を得るために維持されなければならない。
5. 各シリーズのためのシャフトそしてハウジングの許容のための次のページのテーブルを参照しなさい。
6. BB-2GDおよびBB-2GD 1Kシリーズに塵に対して有効な保護のための特別な唇のシールがある。
7. 内部競争の矢は従事する内部競争の方向を示す。
8. クラッチを取付けるためには、内部および外の競争の全体の表面上の圧力を適用するのに適切な直径の出版物用具を使用しなさい。
9. クラッチに他の衝撃を槌で打たなかったり、または適用してはいけない。
10. ハウジングにクラッチの出版物の一致の取付けに必要な圧力に抗する十分な強さがあることを確かめなさい。
11. 実用温度範囲:– 30°Cへの+100°C （この範囲を超過する）温度のための私達に相談しなさい。
潤滑
1. グリースが配達の前に既に加えられるので、使用の前に適用し、グリースを塗る必要性がない。
2. クラッチがオイルの潤滑油と使用されれば、オイルの潤滑は単位の中で常に適用されるべきである。
3. EPの添加物が付いているグリースか潤滑油を使用してはいけない。
いかにオーダー コードかに例:BBシリーズ カム クラッチの基本単位
| シリーズ | サイズ（退屈させたI.D。） | 構造 | 指定 | |||
| シリーズの忍耐 | Dia.の中。 | トルク容量 | ||||
| lb.ft | （Nm） | |||||
| BB:概要の適用のための理想 | 15 | ブランク:1つの側面、反対側の保持器の金属の盾 | 6202 | 15mm | 21 | （29） |
| 17 | 6203 | 17mm | 32 | （43） | ||
| 20 | 6204 | 20mm | 45 | （61） | ||
| 25 | 6205 | 25mm | 58 | （78） | ||
| 30 | 6206 | 30mm | 103 | （140） | ||
| 35 | 6207 | 35mm | 128 | （173） | ||
| 40 | 6208 | 40mm | 192 | （260） | ||
いかにオーダー コードかに例:キー及びキー溝が付いているBBシリーズ カム クラッチ
| シリーズ | サイズ（退屈させたI.D。） | キー溝 | 主指定 | |
|
内部競争 b X h Xの長さ |
外の競争 b xのh xの長さ |
|||
| BB:概要の適用のための理想 | 15 |
K:1つの側面、反対側の保持器の金属の盾。カム クラッチの内径のキー溝。キーを含んでいる。
KK:1つの側面、反対側の保持器の金属の盾。カム クラッチの中および外径のキー溝。両方のキーを含んでいる
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | 5 x 3 x12 | 2 x 2 x12 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
いかにオーダー コードかに例:ゴム製 シールが付いているBBシリーズ カム クラッチ
| シリーズ | サイズ（退屈させたI.D。） | 構造 | 指定 | |||
| シリーズの忍耐 | Dia.の中。 | トルク容量 | ||||
| lb.ft | （Nm） | |||||
| BB:概要の適用のための理想 | 15 | GD:ゴム製 シールのonbothの側面 | 6202 | 15mm | 21 | （29） |
| 17 | 6203 | 17mm | 32 | （43） | ||
| 20 | 6204 | 20mm | 45 | （61） | ||
| 25 | 6205 | 25mm | 58 | （78） | ||
| 30 | 6206 | 30mm | 103 | （140） | ||
| 35 | 6207 | 35mm | 128 | （173） | ||
| 40 | 6208 | 40mm | 192 | （260） | ||
いかにオーダー コードかに例:ゴム製 シールおよびキー溝が付いているBBシリーズ カム クラッチ
| シリーズ | サイズ（退屈させたI.D。） | 構造 | キー溝 | 主指定 | |
|
内部競争 b X h Xの長さ |
外の競争 b xのh xの長さ |
||||
| BB:概要の適用のための理想 | 15 |
GD:両側のゴム製 シール
|
K:カム クラッチの内径のキー溝はキーを含み、 | 5 x 3 x 11 | 2 x 2 x 11 |
| 17 | 5 x 3 x12 | 2 x 2 x12 | |||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | |||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | |||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | |||
BBシリーズ カム クラッチ次元:
| タイプ | B | C | D （外の競争I.D。） | r | 負荷の忍耐 | ||||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | 動的（n） | 静的な（n） | ||||
| BB15 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 5950 | 3230 |
| BB17 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 7000 | 3700 |
| BB20 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 8500 | 4900 |
| BB25 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 10700 | 6300 |
| BB30 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 11900 | 7900 |
| BB35 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 13500 | 9700 |
| BB40 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 14500 | 11700 |
指定:
| タイプ | トルク容量（Nm） | 抗力トルク（Nm） | 最高。過剰運転する速度（rpm）を | 純重量（g） | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | 内部競争 | 外の競争 | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
| BB15 | 29 | 0.010 | 0.040 | 3600 | 2000年 | 50 | 70 |
| BB17 | 43 | 0.010 | 0.050 | 3500 | 1900年 | 80 | 100 |
| BB20 | 61 | 0.014 | 0.055 | 3000 | 1600 | 120 | 150 |
| BB25 | 78 | 0.017 | 0.055 | 2500 | 1400 | 150 | 200 |
| BB30 | 140 | 0.030 | 0.058 | 2000年 | 1100 | 230 | 280 |
| BB35 | 173 | 0.034 | 0.060 | 1800 | 1000 | 320 | 410 |
| BB40 | 260 | 0.040 | 0.080 | 1800 | 900 | 400 | 600 |
キー溝および主スロットの次元:
| タイプ | b2js10 | t1 | t2 | b1js9 | t | 内部競争のキー | 外の競争のキー | |
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5 x 3 x 11 | 2 x 2 x 11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1.0 | 5 x 3 x12 | 2 x 2 x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2.0 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2.0 | 8 x5 X 16 | 6 x 4 x 16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10 x6 X 17 | 8x 5x 17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3.0 | 12x 8 x 22 | 10 x6 X 22 | |||
いかにオーダー コードかに例:キー及びキー溝が付いているBBシリーズ カム クラッチ
| シリーズ | サイズ（退屈させたI.D。） | キー溝 | 主指定 | |
|
内部競争 b X h Xの長さ |
外の競争 b xのh xの長さ |
|||
| BB:概要の適用のための理想 | 15 |
K:1つの側面、反対側の保持器の金属の盾。カム クラッチの内径のキー溝。キーを含んでいる。
KK:1つの側面、反対側の保持器の金属の盾。カム クラッチの中および外径のキー溝。両方のキーを含んでいる
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | 5 x 3 x12 | 2 x 2 x12 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
