商品の詳細:
|
| 名前: | 重いスタッドの円柱インチ シリーズ カム従節のスクリュードライバー スロット | 材料: | 忍耐の鋼鉄/ステンレス鋼 |
|---|---|---|---|
| 土台特徴: | スクリュードライバー スロット | サイズ範囲: | インチ シリーズ（O.D。インチ） |
| 基本構造タイプ: | 円筒形 | 転がり要素: | 総ころ針状ころ |
| スタッドのタイプ: | 重いスタッド | シールタイプ: | Sealed/Noはカスタマイズされて密封する |
| 潤滑の穴の位置: | スタッドの側面 | 表面の終わり: | 黒い酸化物の終わり |
| ハイライト: | 円柱スタッドのタイプ カム従節,スタッドのタイプ カム従節のステンレス鋼,スクリュードライバー スロット カム軸の従節 |
||

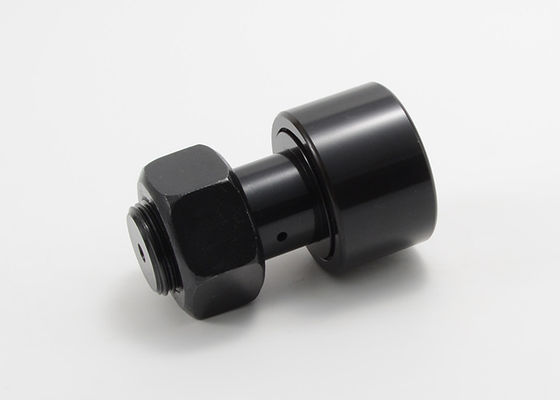

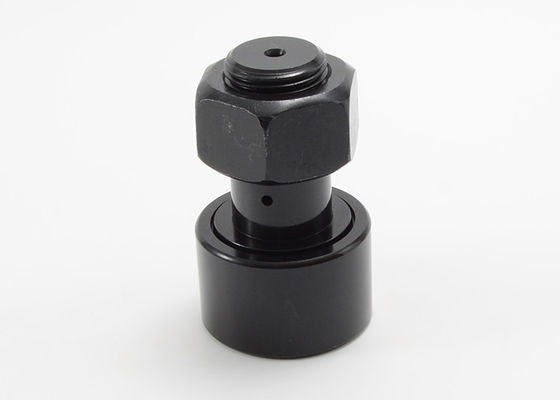

重いスタッドの円柱インチ カム従節のスクリュードライバー スロットCFH 1 1/8 CFH 1 1/2 CFH 2
重いスタッドの円柱インチ カム従節のスクリュードライバー スロットCFH 1 1/8 CFH 1 1/2 CFH 2
堅い、一貫した構造との優先する動きを最大にするように設計した。カム従節はやすく、低い摩擦プロフィールを低い潤滑の条件の直線運動に回転式動きを変形させ特色にする。
MOUETTEは高められた耐食性を要求する工作機械、工業用ロボット、電子部品の生産、OA機器および粗い環境を含む産業適用のためのカム従節の完全なラインを、設計し、製造し、そして貯蔵する。
MOUETTEは作る:
·サイズ、材料および設計を含む標準的な、注文の選択。
·改善された接触の圧力の配分のための最大限に活用された配線管。
·異なった適用のための高精度の柔軟性。
·可変的なおり、盾、シールおよび外リング設計
·、および小型、標準的で、風変りな、六角形の穴、押し出されたディスクが付いているスクリュードライバー スロットとして利用できる。
·ソケットまたはスクリュードライバーを使用して簡単な取付け。
重いスタッドのスクリュードライバー スロット指定による円柱インチ カム従節の土台:
| 開かれる | 密封される | ローラーDia. （RD） | ローラーの幅（w） | スタッドDia. （SD） | スタッドの長さ（SL） | Min. Thread長さ（TL） | 良いTHR'DS。 |
| CFH 1/2 | CFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 | CFH 1 S | 1.000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 | CFH 1 1/8のS | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 | CFH 1 1/4のS | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 | CFH 1 3/8のS | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 | CFH 1 1/2 S | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 | CFH 1 5/8のS | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 | CFH 1 3/4のS | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 | CFH 1 7/8のS | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 | CFH 2 S | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 | CFH 2 1/4のS | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 | CFH 2 1/2 S | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 | CFH 2 3/4のS | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 | CFH 3 S | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 | CFH 3 1/4のS | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 | CFH 3 1/2 S | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 | CFH 4 S | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CFH 5 S | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CFH 6 S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
| - | CFH 7 S | 7.000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| 開かれる | 密封される | オイル穴 | LUB.一致のサイズ（F） | Recom。締め金で止めることはトルクを与える（LBS。） | 弾薬定数の評価 | ||
| 穴の中心（HC） | 穴Dia. （HD） | 最高。静的な容量（LBS。） | 最高。Dyn.容量（LBS。） | ||||
| CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 | CFH 1 1/8のS | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 | CFH 1 1/4のS | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 | CFH 1 3/8のS | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 | CFH 1 5/8のS | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 | CFH 1 3/4のS | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 | CFH 1 7/8のS | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 | CFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 | CFH 2 1/4のS | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 | CFH 2 3/4のS | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 | CFH 3 1/4のS | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 | CFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CFH 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 135900 | 46575 |
| - | CFH 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 160900 | 60000 |
| - | CFH 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 213860 | 75380 |
