商品の詳細:
|
| 名前: | インチ円柱カム従節軸受け | 材料: | 質の鋼鉄/ステンレス鋼に耐える高合金 |
|---|---|---|---|
| 土台特徴: | 六角形の穴のスタッドのタイプ | 表面の終わり: | 黒い酸化物の終わり |
| サイズ範囲: | インチ系 | 基本構造タイプ: | スタッドのタイプ円柱外径 |
| 転がり要素: | 総ころ針状ころ | スタッドのタイプ: | 標準的なスタッド |
| シールタイプ: | 標準的で/カスタマイズされる | 潤滑の穴の位置: | スタッドの側面 |
| ハイライト: | スタッドの円柱カムおよび従節,密封された円柱カムおよび従節,六角形のカム軸の従節 |
||

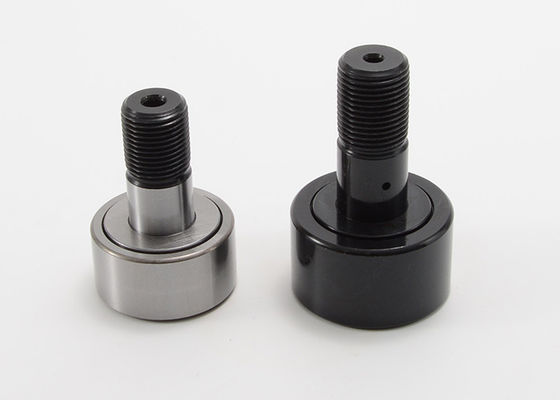

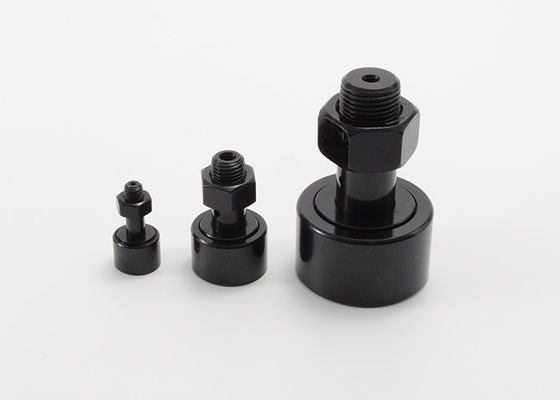

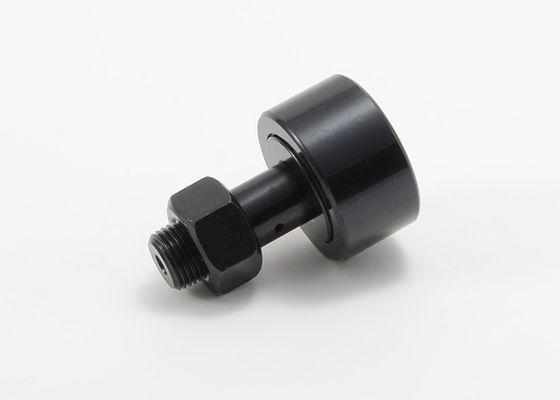

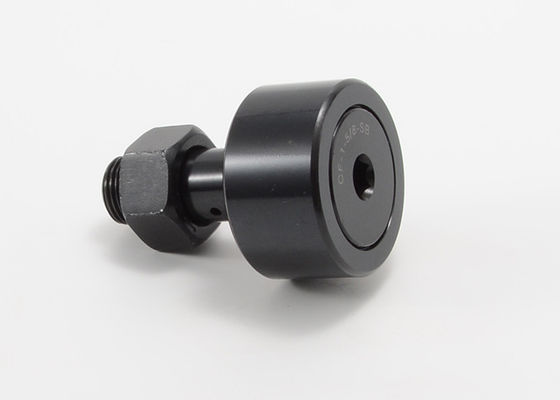

CF 1/2のSBのCFは1つの1/2のSBのインチ円柱カム従節のスタッドの台紙のローラーの六角形の穴密封した
カム従節の軸受は（また「トラック従節」と呼ばれる）直線運動システムの広い範囲のトラックかカムにおよび続くように設計されている専門の軸受である。カム従節はコンベヤー、食糧および飲料のようなそれらの使用されたint工業のようなプロセス移動ラインで頻繁に使用される、プラスチック、ガラスおよび特に。Mouetteカム従節は保全性および装置の信頼度が重要な設計考察の防衛および航空機の塗布のためにまた普及している。滑らかにそして均等に負荷、カム従節を通常設計されている転がり要素の全必要量と配りなさい。但し、複数のタイプのカム従節のための構成があるが、最も特有な特徴はカム従節が同等にいかに取付けられるかである。
私達は産業適用のためのスタッドのタイプ カム従節の完全なラインを提供する。これらの軸受けは鋼鉄、ステンレス鋼で、そして設計されたプラスチック内部ブッシュと利用できる。私達は設計されたカム従節を特定の適用に合うために専門にする。
連続した負荷および衝撃荷重が適当であるところで六角頭のスタッドのタイプ針の軸受は推薦される。スタッドのタイプ シリーズの軸受け容量は適度に大きさで分類されたスタッドによって限られる。高合金軸受け質の鋼鉄から製造される。
インチ円柱カム従節軸受け指定:
| 開かれる | 密封される | ローラーDia. （RD） | ローラーの幅（W） | スタッドDia. （SD） | スタッドL'GTH。（SL） | Min. THR'D L'GTH （TL） | 良いTHR'DS。 |
| CF-1/2-N-B | CF-1/2-N-SB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2-B | CF-1/2-SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16-B | CF-9/16-SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-N-B | CF-5/8-N-SB | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CF-5/8-B | CF-5/8-SB | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16-B | CF-11/16-SB | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-3/4-B | CF-3/4-SB | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-7/8-B | CF-7/8-SB | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-1-B | CF-1-SB | 1.000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/8-B | CF-1 1/8-SB | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/4-B | CF-1 1/4-SB | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8-B | CF-1 3/8-SB | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2-B | CF-1 1/2-SB | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8-B | CF-1 5/8-SB | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4-B | CF-1 3/4-SB | 1.750 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8-B | CF-1 7/8-SB | 1.875 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2-B | CF-2-SB | 2.000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/4-B | CF-2 1/4-SB | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/2-B | CF-2 1/2-SB | 2.500 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4-B | CF-2 3/4-SB | 2.750 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3-B | CF-3-SB | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4-B | CF-3 1/4-SB | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2-B | CF-3 1/2-SB | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4-B | CF-4-SB | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| 開かれる | 密封される | オイル穴 | LUB.一致のサイズ（F） | Recom。締め金で止めることはトルクを与える（LBS。） | 弾薬定数の評価 | ||
| 穴の中心（HC） | 穴Dia. （HD） | 最高。静的な容量（LBS。） | 最高。Dyn.容量（LBS。） | ||||
| CF-1/2-N-B | CF-1/2-N-SB | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2-B | CF-1/2-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16-B | CF-9/16-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-N-B | CF-5/8-N-SB | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8-B | CF-5/8-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16-B | CF-11/16-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4-B | CF-3/4-SB | 1/4 | 3/32 | 3/16 | 95 | 2065年 | 1660 |
| CF-7/8-B | CF-7/8-SB | 1/4 | 3/32 | 3/16 | 95 | 2065年 | 1660 |
| CF-1-B | CF-1-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8-B | CF-1 1/8-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4-B | CF-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8-B | CF-1 3/8-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2-B | CF-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8-B | CF-1 5/8-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4-B | CF-1 3/4-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8-B | CF-1 7/8-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2-B | CF-2-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4-B | CF-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2-B | CF-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4-B | CF-2 3/4-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3-B | CF-3-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-B | CF-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2-B | CF-3 1/2-SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4-B | CF-4-SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
