商品の詳細:
|
| 名前: | 風変りな薮で囲む六角形の穴が付いているインチのクラウン・カムの従節のスタッド | 材料: | 高合金ベアリング品質の鋼 |
|---|---|---|---|
| 表面の終わり: | 黒い酸化物の終わり | 測定システム: | インチ |
| 土台特徴: | 六角形の穴 | 基本構造タイプ: | 外径戴冠するスタッド |
| 転がり要素: | ニードルローラー - 総ころ | 調整: | 風変りなブッシュ |
| シールタイプ: | 標準的で/カスタマイズされる | 潤滑の穴の位置: | スタッドの側面 |
| ハイライト: | 風変りなカム従節を薮で囲むこと,戴冠させた風変りなカム従節,六角形の穴カムおよびカム従節 |
||

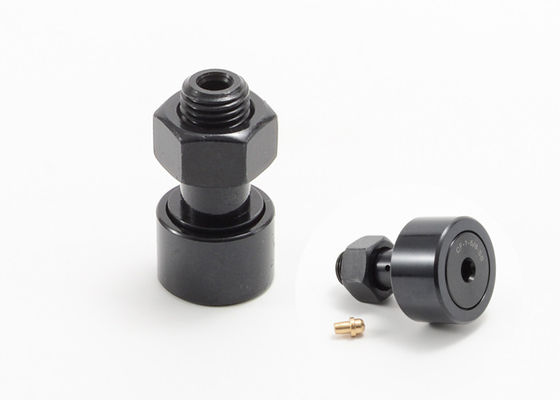

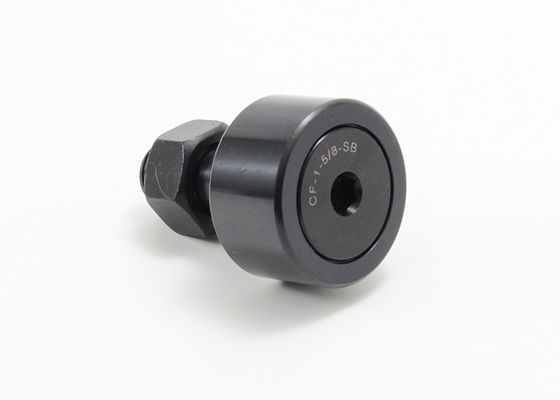

戴冠させたインチ カム従節は風変りな薮で囲む六角形の穴CCFE 3/4のSB CCFE 1を3/4 SB散りばめる
MOUETTEは高められた耐食性を要求する工作機械、工業用ロボット、電子部品の生産、OA機器および粗い環境を含む産業適用のためのカム従節の完全なラインを、設計し、製造する。カム従節およびトラック ローラーは直線運動に回転を翻訳するために減摩の解決を提供するまたは純粋な放射状のものか組合せを支えることは転がりエレメント タイプによって負荷を押し出した。
ステンレス鋼 カム従節は高められた耐食性を要求する粗い環境を意図した。屋外の使用または頻繁なwash-downおよびクリーニングを要求する食料生産設備のような適用のための優秀な選択。Mouetteはmcgillカム従節軸受け、ikoカム従節、skfカム従節、inaカム従節、rbcカム従節、鍛冶屋カム従節およびnskカム従節のようなより多くの交換のテーブルを、提供する。
戴冠させたインチ シリーズは風変りなブッシュおよび六角形の穴の指定を含むタイプ カム従節を散りばめる:
| 開かれる | 密封される | ローラーDia. （RD） | ローラーの幅（w） | ブッシュの風変りな長さ（G） |
ブッシュ風変りなDia。 （BD） |
スタッドの長さ（SL） | Min. Thread長さ（TL） | 良いTHR'DS。 |
| CCFE 1/2 N.B. | CCFE 1/2 NのSB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CCFE 1/2 B | CCFE 1/2のSB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 9/16 B | CCFE 9/16のSB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 5/8 B | CCFE 5/8のSB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CCFE 11/16 B | CCFE 11/16のSB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CCFE 3/4 B | CCFE 3/4のSB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CCFE 7/8 B | CCFE 7/8のSB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CCFE 1b | CCFE 1のSB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CCFE 1 1/2 B | CCFE 1 1/2のSB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 2 B | CCFE 2のSB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/2 B | CCFE 2 1/2のSB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 3 B | CCFE 3のSB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/2 B | CCFE 3 1/2のSB | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCFE 4 B | CCFE 4のSB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| 開かれる | 密封される | ECC. | LUB.一致のサイズ（F） | Recom。締め金で止めることはトルクを与える（LBS。） | 弾薬定数の評価 | |
| 最高。静的な容量（LBS。） | 最高。Dyn.容量（LBS。） | |||||
| CCFE 1/2 N.B. | CCFE 1/2 NのSB | .010 | - | 15 | 720 | 620 |
| CCFE 1/2 B | CCFE 1/2のSB | .010 | - | 15 | 790 | 680 |
| CCFE 9/16 B | CCFE 9/16のSB | .010 | - | 15 | 790 | 680 |
| CCFE 5/8 B | CCFE 5/8のSB | .015 | - | 35 | 1215 | 955 |
| CCFE 11/16 B | CCFE 11/16のSB | .015 | - | 35 | 1215 | 955 |
| CCFE 3/4 B | CCFE 3/4のSB | .015 | 3/16 | 95 | 2065年 | 1660 |
| CCFE 7/8 B | CCFE 7/8のSB | .015 | 3/16 | 95 | 2065年 | 1660 |
| CCFE 1b | CCFE 1のSB | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 1/2 B | CCFE 1 1/2のSB | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 2 B | CCFE 2のSB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/2 B | CCFE 2 1/2のSB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 3 B | CCFE 3のSB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/2 B | CCFE 3 1/2のSB | .060 | 1/4 | 4200 | 31625 | 22800 |
| CCFE 4 B | CCFE 4のSB | .060 | 1/4 | 5000 | 44770 | 29985 |
