商品の詳細:
|
| 名前: | 戴冠させたインチのスタッド カム従節の六角形の穴 | 材料: | 鋼鉄忍耐（ステンレス鋼は利用できる） |
|---|---|---|---|
| 土台特徴: | 六角形の穴 | 表面の終わり: | 黒い酸化物の終わり |
| サイズ範囲: | インチ系 | O.D. 構成:: | 戴冠させた外径 |
| 転がり要素: | 総ころ針状ころ | 調整: | どれも |
| シールタイプ: | 密封されるSealed/Noは利用できる | Relubricatable:: | はい |
| ハイライト: | 戴冠させた頑丈なカム従節,六角形の穴頑丈なカム従節,密封されたローラー カム従節 |
||

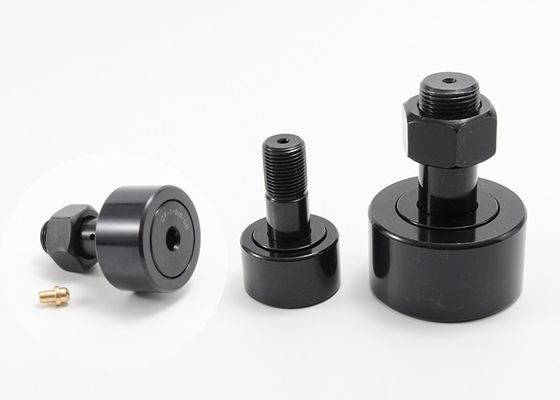

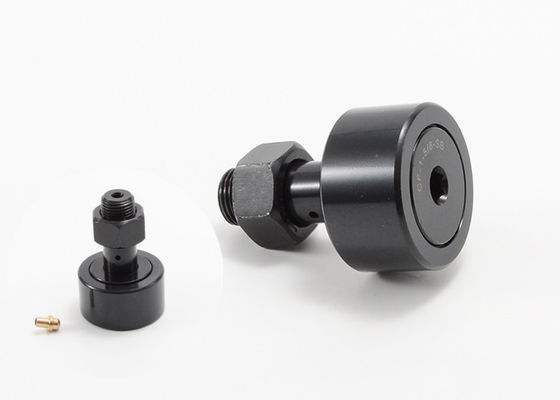

戴冠させたインチ カム従節のスタッドの六角形の穴はCCF 1/2 NのSB軸受け鋼鉄を密封した
堅い、一貫した構造との優先する動きを最大にするように設計した。カム従節はやすく、低い摩擦プロフィールを低い潤滑の条件の直線運動に回転式動きを変形させ特色にする。
MOUETTEは高められた耐食性を要求する工作機械、工業用ロボット、電子部品の生産、OA機器および粗い環境を含む産業適用のためのカム従節の完全なラインを、設計し、製造する。カム従節およびトラック ローラーは直線運動に回転を翻訳するために減摩の解決を提供するまたは純粋な放射状のものか組合せを支えることは転がりエレメント タイプによって負荷を押し出した。
ステンレス鋼 カム従節は高められた耐食性を要求する粗い環境を意図した。屋外の使用または頻繁なwash-downおよびクリーニングを要求する食料生産設備のような適用のための優秀な選択。Mouetteはmcgillカム従節軸受け、ikoカム従節、skfカム従節、inaカム従節、rbcカム従節、鍛冶屋カム従節およびnskカム従節のようなより多くの交換のテーブルを、提供する。
戴冠させたインチ カム従節のスタッドの六角形の穴の指定:
| 開かれる | 密封される | ローラーDia. （RD） | ローラーの幅（w） | スタッドDia. （SD） | スタッドの長さ（SL） | Min. Thread長さ（TL） | 良いTHR'DS。 |
| CCF 1/2 N.B. | CCF 1/2 NのSB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 B | CCF 1/2のSB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 B | CCF 9/16のSB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 N.B. | CCF 5/8 NのSB | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CCF 5/8 B | CCF 5/8のSB | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 B | CCF 11/16のSB | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 B | CCF 3/4のSB | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 B | CCF 7/8のSB | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1b | CCF 1のSB | 1.000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 1/2 B | CCF 1 1/2のSB | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 1.750 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 1.875 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 B | CCF 2のSB | 2.000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 B | CCF 2 1/2のSB | 2.500 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 2.750 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 B | CCF 3のSB | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 B | CCF 3 1/2のSB | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 B | CCF 4のSB | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | CCF 5のSB | 5.000 | 2.750 | 2.000 | 5 1/16 | 2 9/16 | 2-12 |
| - | CCF 6のSB | 6.000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 |
| - | CCF 7のSB | 7.000 | 3.750 | 3.000 | 7 11/16 | 4 1/8 | 3-12 |
| - | CCF 8のSB | 8.000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | CCF 9のSB | 9.000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | CCF 10のSB | 10.000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| 開かれる | 密封される | オイル穴 | LUB.一致のサイズ（F） | Recom。締め金で止めることはトルクを与える（LBS。） | 弾薬定数の評価 | ||
| 穴の中心（HC） | 穴Dia. （HD） | 最高。静的な容量（LBS。） | 最高。Dyn.容量（LBS。） | ||||
| CCF 1/2 N.B. | CCF 1/2 NのSB | - | - | - | 15 | 720 | 620 |
| CCF 1/2 B | CCF 1/2のSB | - | - | - | 15 | 790 | 680 |
| CCF 9/16 B | CCF 9/16のSB | - | - | - | 15 | 790 | 680 |
| CCF 5/8 N.B. | CCF 5/8 NのSB | - | - | - | 35 | 1085 | 930 |
| CCF 5/8 B | CCF 5/8のSB | - | - | - | 35 | 1215 | 955 |
| CCF 11/16 B | CCF 11/16のSB | - | - | - | 35 | 1215 | 955 |
| CCF 3/4 B | CCF 3/4のSB | 1/4 | 3/32 | 3/16 | 95 | 2065年 | 1660 |
| CCF 7/8 B | CCF 7/8のSB | 1/4 | 3/32 | 3/16 | 95 | 2065年 | 1660 |
| CCF 1b | CCF 1のSB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 B | CCF 1 1/2のSB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 B | CCF 2のSB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 B | CCF 2 1/2のSB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 B | CCF 3のSB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 B | CCF 3 1/2のSB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 B | CCF 4のSB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | CCF 5のSB | 7/8 | 3/16 | 1/4" NPT | 5000 | 67950 | 46575 |
| - | CCF 6のSB | 1 | 3/16 | 1/4" NPT | 5000 | 80450 | 60000 |
| - | CCF 7のSB | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 106930 | 75380 |
| - | CCF 8のSB | - | - | 1/4" NPT | 5000 | 144100 | 92200 |
| - | CCF 9のSB | - | - | 1/4" NPT | 5000 | 183430 | 113260 |
| - | CCF 10のSB | - | - | 1/4" NPT | 5000 | 215565 | 131545 |
