商品の詳細:
|
| 名前: | スタッドのタイプ カム従節 | 材料: | 高合金ベアリング品質の鋼 |
|---|---|---|---|
| 六角形/スロット: | スクリュードライバー スロット スタッドのタイプ | 表面の終わり: | 黒い酸化物の終わり |
| サイズ範囲: | インチ シリーズ（O.D。インチ） | O.D. 構成: | 外径戴冠するスタッドのタイプ |
| 転がり要素: | ニードルローラー - 総ころ | スタッドのタイプ: | 標準的なスタッド |
| シールタイプ: | 標準的で/カスタマイズされる | 再潤滑可能: | はい |
| ハイライト: | 戴冠させたカムシャフトの従節,カムシャフトの従節のスタッドの台紙,ローラーの従節軸受けは密封した |
||

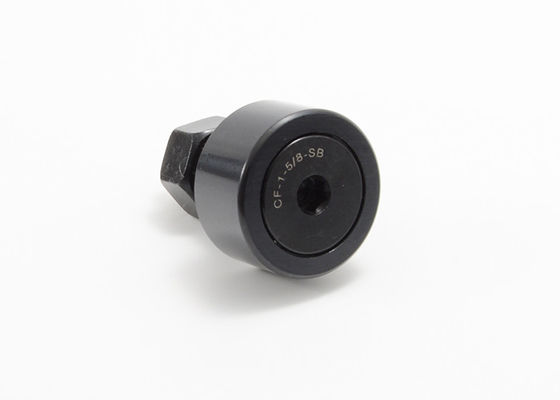

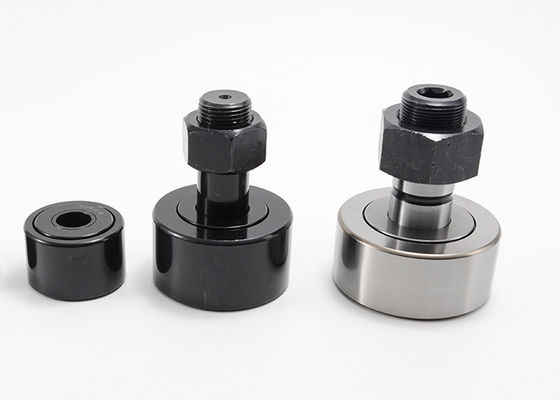

戴冠させたインチ カム従節のスタッドの台紙のスクリュードライバー スロットはCCF 1/2 N Sを密封した
MOUETTEのインチ カム従節は全必要量の針状ころ軸受特色にするメカニカル・オートメーションまたは直線運動の適用の使用のために2つの基本的な取付け様式で鋼鉄、利用できる黒い酸化物によって扱われる忍耐をである。私達の基本的な特徴は改善された性能にそれぞれ障壁を汚染物の記入項目に提供している間、がシールの選択助け軸受け内の接触に金属をかぶせ、relubricationの間に余分か古いグリースのガス抜きを許可するために金属を防ぐために貢献する。シールの選択に加えてこれらの軸受けは適用に特定の解決を提供して複数の次元の選択および組合せと利用できる。
MOUETTEは高められた耐食性を要求する工作機械、工業用ロボット、電子部品の生産、OA機器および粗い環境を含む産業適用のためのカム従節の完全なラインを、設計し、製造する。カム従節およびトラック ローラーは直線運動に回転を翻訳するために減摩の解決を提供するまたは純粋な放射状のものか組合せを支えることは転がりエレメント タイプによって負荷を押し出した。
ステンレス鋼 カム従節は高められた耐食性を要求する粗い環境を意図した。屋外の使用または頻繁なwash-downおよびクリーニングを要求する食料生産設備のような適用のための優秀な選択。wer、鍛冶屋カム従節およびnskカム従節。
注文の機能:
·顧客指定工場グリースの盛り土
·グリースの付属品は取付けた
· スタッドまたは糸の長さの修正
·ローラーの直径の変化か許容
· 習慣は設計を発注するために設計した
戴冠させたインチ カム従節のスタッドの台紙のスクリュードライバー スロット指定:
| 開かれる | 密封される | ローラーDia. （RD） | ローラーの幅（w） | スタッドDia. （SD） | スタッドの長さ（SL） | Min. Thread長さ（TL） | 良いTHR'DS。 |
| CCF 1/2 N | CCF 1/2 N S | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 | CCF 1/2 S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 | CCF 9/16 S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 N | CCF 5/8 N S | .625 | .406 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 5/8 | CCF 5/8 S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 | CCF 11/16 S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 | CCF 3/4 S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 | CCF 7/8 S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1 | CCF 1 S | 1.000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/8 | CCF 1 1/8のS | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/4 | CCF 1 1/4のS | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 | CCF 1 3/8のS | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 1/2 | CCF 1 1/2 S | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 | CCF 1 5/8のS | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 | CCF 1 3/4のS | 1.750 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 | CCF 1 7/8のS | 1.875 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 | CCF 2 S | 2.000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 | CCF 2 1/4のS | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 | CCF 2 1/2 S | 2.500 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 | CCF 2 3/4のS | 2.750 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 | CCF 3 S | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 | CCF 3 1/4のS | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 | CCF 3 1/2 S | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 | CCF 4 S | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | CCF 5 S | 5.000 | 2.750 | 2.000 | 5 1/16 | 2 9/16 | 2-12 |
| - | CCF 6 S | 6.000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 |
| - | CCF 7 S | 7.000 | 3.750 | 3.000 | 7 11/16 | 4 1/8 | 3-12 |
| - | CCF 8 S | 8.000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | CCF 9 S | 9.000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | CCF 10 S | 10.000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| 開かれる | 密封される | オイル穴 | LUB.一致のサイズ（F） | Recom。締め金で止めることはトルクを与える（LBS。） | 弾薬定数の評価 | ||
| 穴の中心（HC） | 穴Dia. （HD） | 最高。静的な容量（LBS。） | 最高。Dyn.容量（LBS。） | ||||
| CCF 1/2 N | CCF 1/2 N S | - | - | 1/8 | 15 | 720 | 620 |
| CCF 1/2 | CCF 1/2 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 9/16 | CCF 9/16 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 5/8 N | CCF 5/8 N S | - | - | 1/8 | 35 | 1085 | 930 |
| CCF 5/8 | CCF 5/8 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 11/16 | CCF 11/16 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 3/4 | CCF 3/4 S | 1/4 | 3/32 | 3/16 | 95 | 2065年 | 1660 |
| CCF 7/8 | CCF 7/8 S | 1/4 | 3/32 | 3/16 | 95 | 2065年 | 1660 |
| CCF 1 | CCF 1 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 | CCF 1 1/8のS | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 | CCF 1 1/4のS | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 | CCF 1 3/8のS | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 | CCF 1 1/2 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 | CCF 1 5/8のS | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 | CCF 1 3/4のS | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 | CCF 1 7/8のS | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 | CCF 2 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 | CCF 2 1/4のS | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 | CCF 2 1/2 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 | CCF 2 3/4のS | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 | CCF 3 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 | CCF 3 1/4のS | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 | CCF 3 1/2 S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 | CCF 4 S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | CCF 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 67950 | 46575 |
| - | CCF 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 80450 | 60000 |
| - | CCF 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 106930 | 75380 |
| - | CCF 8 S | - | - | 1/4" NPT | 5000 | 144100 | 92200 |
| - | CCF 9 S | - | - | 1/4" NPT | 5000 | 183430 | 113260 |
| - | CCF 10 S | - | - | 1/4" NPT | 5000 | 215565 | 131545 |
