商品の詳細:
|
| 名前: | 円柱インチのスタッド カム従節のスクリュードライバー スロット | 材料: | 質の鋼鉄/ステンレス鋼に耐える高合金 |
|---|---|---|---|
| 土台特徴: | スクリュードライバー スロット スタッドのタイプ | 表面の終わり: | 黒い酸化物の終わり |
| サイズ: | インチ | 基本構造タイプ: | 円柱外径 |
| 転がり要素: | 総ころ針状ころ | システム構成: | 風変りなブッシュを使って |
| シールタイプ: | Sealed/Noはカスタマイズされて密封する | 潤滑: | 貝3#のグリース |
| ハイライト: | mcgillはタイプ カム従節を散りばめる,円柱カム従節は密封した,全必要量円柱カム従節 |
||

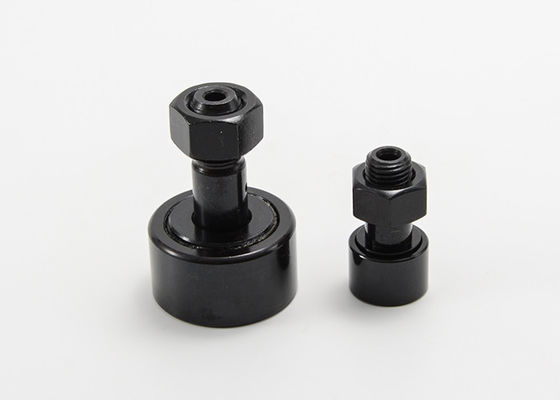

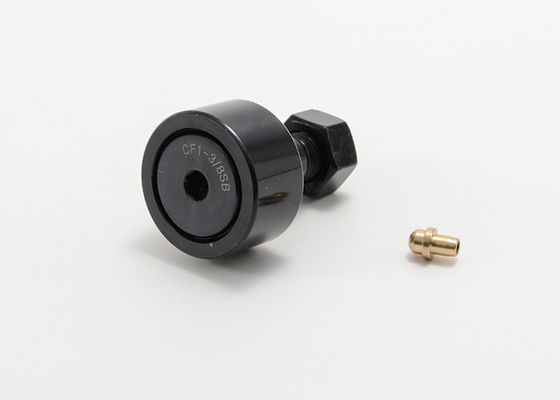

McGillの円柱インチのスタッド カム従節のスクリュードライバー スロットは1/2 S CFEを密封した
据えられていない忍耐アセンブリは堅くされた精密地上の内部および外の配線管から成っている。それらにまた全必要量がか分けられた先を細くされる針、球または統合されたスタッドによって組み立てられる円柱転がり要素がある。重いスタッド版は最低の偏向を要求する重負荷、衝撃荷重および適用のためである。スタッドの直径およびエンドプレートの設計を除いて、標準および重いスタッド版は事実上同一である。
MOUETTEは高められた耐食性を要求する工作機械、工業用ロボット、電子部品の生産、OA機器および粗い環境を含む産業適用のためのカム従節の完全なラインを、設計し、製造する。カム従節およびトラック ローラーは直線運動に回転を翻訳するために減摩の解決を提供するまたは純粋な放射状のものか組合せを支えることは転がりエレメント タイプによって負荷を押し出した。
ステンレス鋼 カム従節は高められた耐食性を要求する粗い環境を意図した。屋外の使用または頻繁なwash-downおよびクリーニングを要求する食料生産設備のような適用のための優秀な選択。Mouetteはmcgillカム従節軸受け、ikoカム従節、skfカム従節、inaカム従節、rbcカム従節、鍛冶屋カム従節およびnskカム従節のようなより多くの交換のテーブルを、提供する。
円柱インチのスタッド カム従節のスクリュードライバーはCFEシリーズ指定に細長い穴をつける:
| 開かれる | 密封される | ローラーDia. （RD） | ローラーの幅（w） | ブッシュの風変りな長さ（G） | ブッシュ風変りなDia. （BD） | スタッドの長さ（SL） | Min. Thread長さ（TL） | 良いTHR'DS。 | ECC. |
| CFE 1/2 | CFE 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 9/16 | CFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 5/8 | CFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| CFE 11/16 | CFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| CFE 3/4 | CFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| CFE 7/8 | CFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| CFE 1 | CFE 1 S | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| CFE 1 1/8 | CFE 1 1/8のS | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| CFE 1 1/4 | CFE 1 1/4のS | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| CFE 1 3/8 | CFE 1 3/8のS | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| CFE 1 1/2 | CFE 1 1/2 S | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 5/8 | CFE 1 5/8のS | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 3/4 | CFE 1 3/4のS | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 1 7/8 | CFE 1 7/8のS | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 2 | CFE 2 S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/4 | CFE 2 1/4のS | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/2 | CFE 2 1/2 S | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 2 3/4 | CFE 2 3/4のS | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 3 | CFE 3 S | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/4 | CFE 3 1/4のS | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/2 | CFE 3 1/2 S | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
| CFE 4 | CFE 4 S | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 |
| 開かれる | 密封される | LUB.一致のサイズ（F） | Recom。締め金で止めることはトルクを与える（LBS。） | 弾薬定数の評価 | |
| 最高。静的な容量（LBS。） | 最高。Dyn.容量（LBS。） | ||||
| CFE 1/2 | CFE 1/2 S | 1/8 | 15 | 790 | 680 |
| CFE 9/16 | CFE 9/16 S | 1/8 | 15 | 790 | 680 |
| CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
| CFE 11/16 | CFE 11/16 S | 1/8 | 35 | 1215 | 955 |
| CFE 3/4 | CFE 3/4 S | 3/16 | 95 | 2065年 | 1660 |
| CFE 7/8 | CFE 7/8 S | 3/16 | 95 | 2065年 | 1660 |
| CFE 1 | CFE 1 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 | CFE 1 1/8のS | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 | CFE 1 1/4のS | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 | CFE 1 3/8のS | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 | CFE 1 1/2 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 | CFE 1 5/8のS | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 | CFE 1 3/4のS | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 | CFE 1 7/8のS | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 | CFE 2 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 | CFE 2 1/4のS | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 | CFE 2 1/2 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 | CFE 2 3/4のS | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 | CFE 3 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 | CFE 3 1/4のS | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 | CFE 3 1/2 S | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 | CFE 4 S | 1/4 | 5000 | 44770 | 29985 |
