商品の詳細:
|
| 名前: | 単列円筒ころ軸受 | ボアプロファイル: | 真っ直ぐ |
|---|---|---|---|
| ケージ素材: | スチール保持器・樹脂成形保持器・真鍮削り出し保持器 | ベアリング材質: | 軸受鋼 100Cr6、GCr15、AISI 52100 |
| ローラー列数: | 単一の列 | 精密級: | RBEC1/ISO P0 |
| 分離可能: | 内輪 - 片側 | その他の機能: | 大容量 | 1 リブ内輪 | 2 つば外輪 |ケージ オン アウター リング ID |ケース浸炭リングとローラー |
| ハイライト: | NJ2207Eの精密軸受,単一の列は円柱軸受を密封した,密封された円柱軸受のまっすぐな穴 |
||

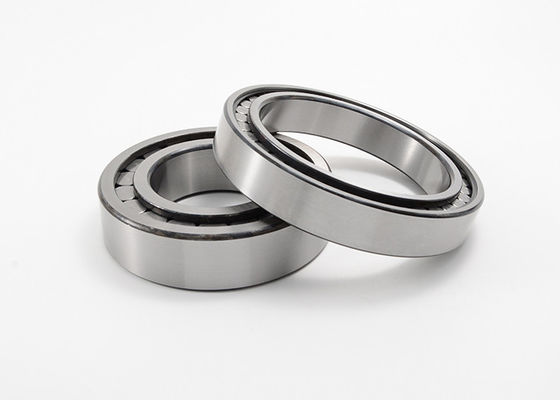

円柱軸受の単一の列のまっすぐな穴の取り外し可能な内部リングNJ2207E
単一列のNJの設計の円柱軸受

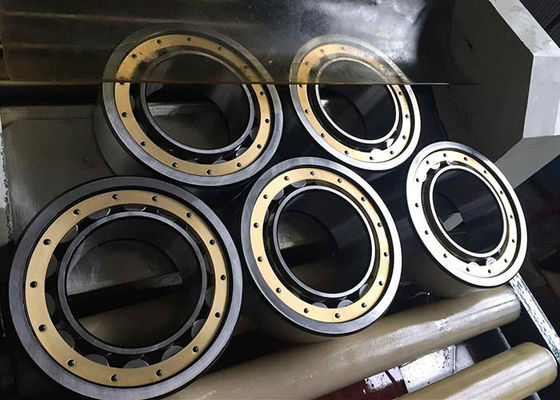

鋼鉄おり、機械で造られた真鍮のおりまたはプラスチック形成されたおりPA66 Matetrial;RBEC 1|ISO P0;単一の列;内部リング- 1側面の分離可能;急なリング無し;Relubricatable;C0媒体の内部整理;保持器
NJの設計の単一列円柱軸受けはおりの円柱ローラーが付いている固体内部および外リングから、成っている。 内部リングに1本の堅い肋骨があるが、外リングに2本の堅い肋骨がある。その結果、NJ軸受けは単一の方向の放射状力、また軸力を支えることができる。この忍耐のタイプはサポート軸受けとして使用される。サポート軸受けは1方向のハウジングに関連してシャフトの軸変位を可能にする。シャフトは他の方向で軸方向に取付けられる。NJ軸受けはまた軸受けを取付けることとしてHJの角度リングとそれらをことができる（別に利用できる）結合することによって使用する。軸受けを取付けて両方の方向でシャフトを軸方向に取付けるのに使用されている。
主な特長:
単一の列の完全な円柱軸受のまっすぐな穴取り外し可能な内部リング指定:
| コードの忍耐 | 次元 | 固まり | 弾薬定数の評価 | 制限速度 | |||||||
| d | D | B | rsmin | d1 | D1 | Fw、Ew | 原動力 | 静的 | |||
| Cr | イングリッシュホーン | ||||||||||
| mm | kg | KN | rpm | ||||||||
| NJ2203E | 17 | 40 | 16 | 0.6 | — | 32.4 | 22.1 | 0.053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | — | 38.8 | 26.5 | 0.15 | 32.5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | — | 43.8 | 31.5 | 0.169 | 34.5 | 34.5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | — | 52.5 | 37.5 | 0.261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1.1 | — | 60.7 | 44 | 0.416 | 42 | 65.5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1.1 | — | 67.9 | 49.5 | 0.504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1.1 | — | 73 | 54.5 | 0.544 | 73.5 | 81.5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1.1 | — | 78 | 59.5 | 0.586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1.5 | — | 86.3 | 66 | 0.812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1.5 | — | 95.7 | 72 | 1.1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1.5 | — | 104 | 78.5 | 1.46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1.5 | — | 109 | 83.5 | 1.55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1.5 | — | 114 | 88.5 | 1.64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | — | 123 | 95.3 | 2.05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | — | 131 | 100.5 | 2.55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | — | 140 | 107 | 3.23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2.1 | — | 149 | 112.5 | 3.98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2.1 | — | 157 | 119 | 4.85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2.1 | — | 174 | 132.5 | 6.89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2.1 | — | 188 | 143.5 | 8.54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | — | 202 | 153.5 | 10.6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | — | 217 | 169 | 14.7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | — | 234 | 182 | 18.7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | — | 252 | 193 | 23.5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | — | 270 | 205 | 35.7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | — | 280 | 215 | 30.9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | — | 365 | 295 | 82.8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | — | 397 | 320 | 112 | 2160 | 3350 | 2200 |
