商品の詳細:
|
| 名前: | ロケーティングベアリング 単列円筒ころ軸受 | タイプの忍耐: | タイプNUP |
|---|---|---|---|
| 基本設計: | 位置決めベアリング | 転がり要素の列の数: | 単一列の設計 |
| ベアリング材質: | 鋼鉄の忍耐 | ケージ素材: | スチールまたはプラスチック PA66 または機械加工された真鍮 |
| ボアタイプ: | 円筒形 | フランジ数、外輪: | 2 |
| フランジの数、内部リング: | 1 | ルーズフランジ: | 内輪緩みつば1個 |
| ハイライト: | 円柱設置軸受け,まっすぐな穴の単一の列の軸受,単一の列の軸受NUP209E |
||

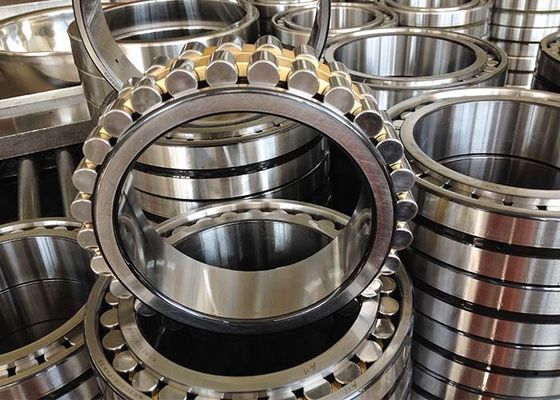

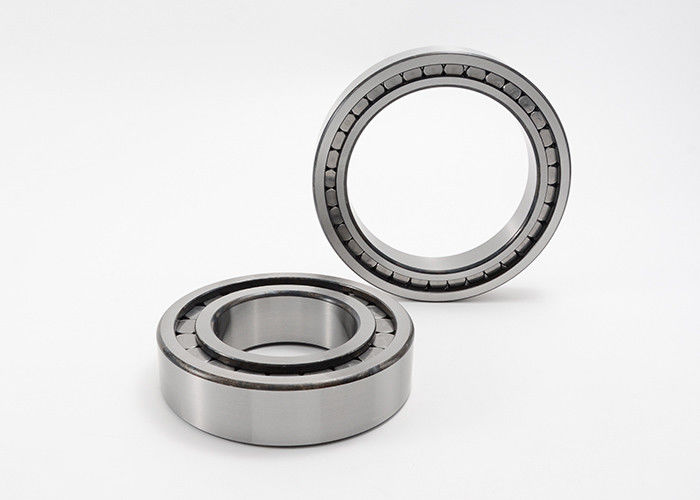

設置円柱軸受の単一の列のまっすぐな穴NUP209Eに耐える
単一の列の円柱軸受、外リング、内部リング、内部肋骨の洗濯機タイプNUPの設計の1本の肋骨で軸受けを、2本の肋骨取付けていておりが
単一の列の円柱軸受は高速を伴って高い放射状の負荷を収容するように設計されている。内部リングの外リングおよび1つの必要なフランジおよび1の緩いフランジ リング、NUPの設計軸受けの2つの必要なフランジをシャフトを軸方向に取付けることができる持っていることは両方の方向で。重要な特徴は取付けることを促進し、忍耐の部品を交換されることを可能にする分離可能な設計である。
NUPの設計取り外し可能な内部リングが付いている円柱軸受は高い放射状の負荷を支える適用のために適している。熱拡張が要因ではないところでこの軸受に正常なシャフトとの適用そして作動条件のためのCNの（正常な）放射状の整理がおよび収容の許容ある。これは低い摩擦の高い放射状の負荷を支える単一の列の軸受である。開いた軸受けの取り外し可能な内部リングは潤滑の適用を可能にする。この軸受は企業の交差一致および部品の一貫性のためのメートル単位で測定される。
円柱軸受は高い放射状の負荷がコンベヤー ベルトに、牽引モーター、客貨車の車軸箱および油田の泥ポンプのようなある適用で、特に使用される。
設置円柱軸受の単一の列のまっすぐな穴NUPの設計指定に耐える:
| コードの忍耐 | 次元 | 固まり | 弾薬定数の評価 | 制限速度 | ||||||
| d | D | B | rsmin | D1 | Fw、Ew | 原動力 | 静的 | |||
| Cr | イングリッシュホーン | |||||||||
| mm | kg | KN | KN | rpm | ||||||
| NUP203E | 17 | 40 | 12 | 0.6 | 32.4 | 35.1 | 0.073 | 17.6 | 14.6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38.8 | 26.5 | 0.119 | 27.5 | 24.5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43.8 | 31.5 | 0.145 | 29 | 27.5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52.5 | 37.5 | 0.219 | 39 | 37.5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1.1 | 60.7 | 44 | 0.317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1.1 | 67.9 | 49.5 | 0.399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1.1 | 73 | 54.5 | 0.457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1.1 | 78 | 59.5 | 0.517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1.5 | 86.3 | 66 | 0.693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1.5 | 95.7 | 72 | 0.909 | 95 | 1.4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1.5 | 104 | 78.5 | 1.09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1.5 | 109 | 83.5 | 1.2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1.5 | 114 | 88.5 | 1.33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95.3 | 1.62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100.5 | 2.08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2.46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2.1 | 149 | 112.5 | 2.99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2.1 | 157 | 119 | 3.61 | 250 | 3.5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2.1 | 164 | 125 | 4.26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2.1 | 174 | 132.5 | 5.02 | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2.1 | 188 | 143.5 | 6.02 | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153.5 | 6.74 | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9.61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12.4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15.1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18.6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17.7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23.5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31.4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | 39.3 | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51.7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900年 | 2400 |
