商品の詳細:
|
| 名前: | 単一の列の円柱軸受 | タイプの忍耐: | 円柱軸受 |
|---|---|---|---|
| 退屈させる: | C - 円筒穴 | 材料: | 軸受鋼 100Cr6、GCr15、AISI 52100 |
| シール: | 開けなさい | 放射状の内部演劇: | 標準的で/カスタマイズされる |
| ケージタイプ: | 鋼鉄おりか真鍮のおり | 転動体数: | 単一の列 |
| ハイライト: | gcr15円柱退屈させた忍耐,単一の列の円柱退屈させた忍耐,N208Eの鋼鉄軸受 |
||

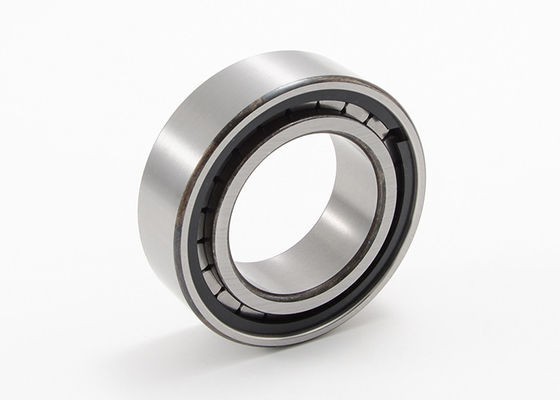

単一の列の円柱軸受のまっすぐな穴の取り外し可能な外リングN208E
単一の列の円柱軸受、Nの設計
単一列の円柱軸受はおりの円柱ローラーが付いている固体内部および外リングから成っている。このおりはシリンダー ローラー間の接触を、そうこの忍耐のタイプことができる全補足物シリンダー軸受より高い速度を支える防ぐ。また、単一列のおりが付いている円柱軸受は非常に堅く、高い放射状力を取ってもいい。これらの軸受けの内部および外リングとしてそれらは取付け非常に易い容易に分解することができる。
適用:
単一の列のまっすぐな穴および取り外し可能な外リングN設計指定を含む円柱軸受:
| コードの忍耐 | 次元 | 固まり | 弾薬定数の評価 | 制限速度 | |||||||
| d | D | B | rsmin | d1 | D1 | Fw、Ew | 原動力 | 静的 | |||
| Cr | イングリッシュホーン | ||||||||||
| mm | kg | KN | rpm | ||||||||
| N203E | 17 | 40 | 12 | 0.6 | 25 | — | 35.1 | 0.068 | 17.6 | 14.6 | 18000 |
| N204E | 20 | 47 | 14 | 1 | 29.7 | — | 41.5 | 0.112 | 27.5 | 24.5 | 16000 |
| N205E | 25 | 52 | 15 | 1 | 34.7 | — | 46.5 | 0.135 | 29 | 27.5 | 15000 |
| N206E | 30 | 62 | 16 | 1 | 41.2 | — | 55.5 | 0.205 | 39 | 37.5 | 12000 |
| N207E | 35 | 72 | 17 | 1.1 | 41.8 | — | 64 | 0.301 | 50 | 50 | 10000 |
| N208E | 40 | 80 | 18 | 1.1 | 54 | — | 71.5 | 0.358 | 53 | 53 | 9000 |
| N209E | 45 | 85 | 19 | 1.1 | 59 | — | 76.5 | 0.434 | 61 | 63 | 8500 |
| N210E | 50 | 90 | 20 | 1.1 | 64 | — | 81.5 | 0.488 | 64 | 68 | 8000 |
| N211E | 55 | 100 | 21 | 1.5 | 70.8 | — | 90 | 0.668 | 83 | 95 | 7000 |
| N212E | 60 | 110 | 22 | 1.5 | 77.5 | — | 100 | 0.827 | 95 | 1.4 | 6300 |
| N213E | 65 | 120 | 23 | 1.5 | 84.4 | — | 108.5 | 1.05 | 108 | 120 | 6000 |
| N214E | 70 | 125 | 24 | 1.5 | 89.4 | — | 113.5 | 1.16 | 120 | 137 | 5300 |
| N215E | 75 | 130 | 25 | 1.5 | 94.3 | — | 118.5 | 1.29 | 132 | 156 | 5300 |
| N216E | 80 | 140 | 26 | 2 | 101 | — | 127.3 | 1.55 | 140 | 170 | 4800 |
| N217E | 85 | 150 | 28 | 2 | 107 | — | 136.5 | 1.92 | 163 | 193 | 4500 |
| N218E | 90 | 160 | 30 | 2 | 114 | — | 145 | 2.37 | 183 | 216 | 4300 |
| N219E | 95 | 170 | 32 | 2.1 | 120 | — | 154.5 | 2.89 | 220 | 265 | 3800 |
| N220E | 100 | 180 | 34 | 2.1 | 127 | — | 163 | 3.5 | 250 | 3.5 | 3800 |
| N221E | 105 | 190 | 36 | 2.1 | 134 | — | 173 | 4.63 | 260 | 320 | 5600 |
| N222E | 110 | 200 | 38 | 2.1 | 141 | — | 180.5 | 6.87 | 290 | 365 | 3400 |
| N224E | 120 | 215 | 40 | 2.1 | 153 | — | 195.5 | 5.67 | 335 | 415 | 3200 |
| N226E | 130 | 230 | 40 | 3 | 164 | — | 209.5 | 6.51 | 360 | 450 | 3000 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
