商品の詳細:
|
| 名前: | 単一の列の全必要量の円柱軸受 | タイプの忍耐: | NCFの設計 |
|---|---|---|---|
| 穴: | 円柱穴 | おりのタイプ: | 全必要量、おり無し |
| 放射状の内部演劇: | CNまたはカスタマイズされる | シーリング: | 開けなさい |
| 精密: | RBEC 1|ISO P0 | 特徴: | 単一の列 |
| 他の特徴: | 全必要量|2本の肋骨の内部リング|保持リングが付いている1つの肋骨外リング | フランジ: | 内部および外リングの必要なフランジ |
| ハイライト: | NCF2952Vの精密軸受,NCF2960Vの精密軸受,単一の列の全必要量の軸受 |
||

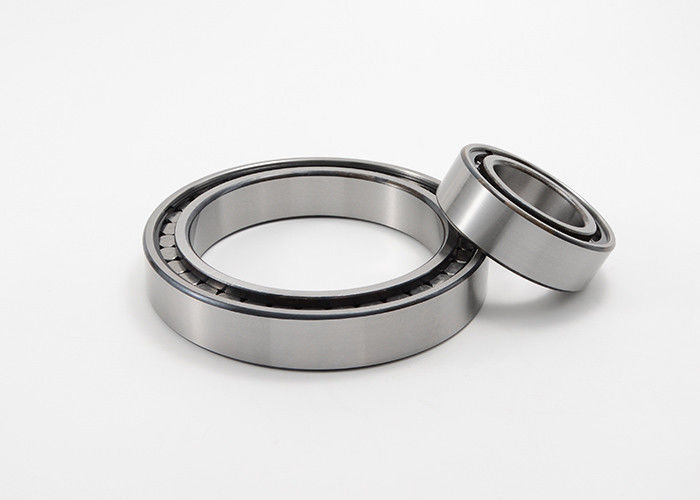

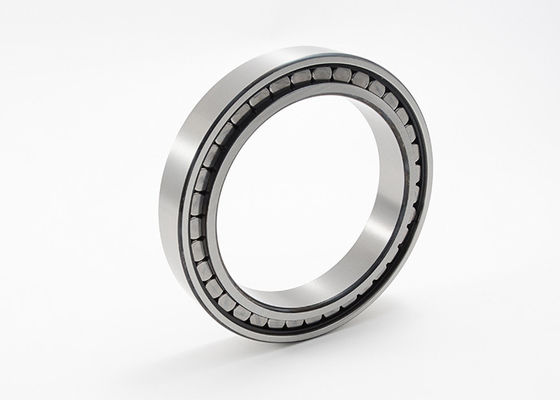

単一の列の全必要量の円柱軸受
単一の列の全必要量の円柱軸受、NCFの設計
単一の列の全必要量の円柱軸受は適当な速度を伴って非常に高い放射状の負荷を収容するように設計されている。軸受けはおりが装備されていないのでローラーの最大数を織込んでいる。外リングの内部リングそして1つのフランジ、NCFの設計軸受けの2つの必要なフランジを1の方向の軸変位を収容できる持っていることは。外リングの保持リングは軸受けを合わせる。保持リングは操作の間に軸方向に荷を積まれるべきではない。
特徴:
単一の列の全必要量の円柱軸受は高い放射状の負荷が産業変速機にのような、建設用機器ある、および鉱山機械である適用で一般的。それらは低い速度または振動の動きを用いる適用のためにまた適している。
全必要量軸受けの1つの利点は高められた積載量による衝撃および衝撃加重に抗する機能である。但し、それらはローラー間の高められた摩擦による規定回転数の点では限定があるかもしれない。
全必要量軸受けのおりの不在が軸受けの全面的な安定性に影響を与えるかもしれないローラーの減らされた指導および直線で起因できることに注意することは重要である。
単一の列の全必要量の円柱軸受はそれらを放射状の負荷が優勢である頑丈な適用のために適したようにする標準的な円柱軸受と比較されるより高いload-carrying容量を提供する。
単一の列の全必要量の円柱軸受NCFシリーズ細部:
| コードの忍耐 | 次元 | 固まり | 弾薬定数の評価 | 制限 | |||||||
| 速度 | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew、Fw | Cr | イングリッシュホーン | |||
| mm | kg | KN | rpm | ||||||||
| NCF2944V | 220 | 300 | 48 | 2.1 | 247 | 274 | 282.5 | 9.9 | 520 | 1000 | 800 |
| NCF3044V | 220 | 340 | 90 | 3 | 255 | 298 | 312 | 29.5 | 1080 | 1800 | 800 |
| NJG2344VH | 220 | 460 | 145 | 5 | 295 | 383 | 266.7 | 111 | 2650 | 3800 | 600 |
| NCF2948V | 240 | 320 | 48 | 2.1 | 267 | 294 | 303 | 10.6 | 540 | 1080 | 700 |
| NCF3048V | 240 | 360 | 92 | 3 | 278 | 321 | 335 | 32 | 1140 | 1960年 | 800 |
| NCF2952V | 260 | 360 | 60 | 2.1 | 294 | 321 | 333.7 | 18.5 | 750 | 1430 | 670 |
| NCF3052V | 260 | 400 | 104 | 4 | 304 | 358 | 376.1 | 46.5 | 1560 | 2600 | 600 |
| NCF2956V | 280 | 380 | 60 | 2.1 | 314 | 347.5 | 359.1 | 19.7 | 880 | 1730 | 600 |
| NCF3056V | 280 | 420 | 106 | 4 | 319 | 373 | 391 | 50 | 1630 | 2750 | 560 |
| NCF2960V | 300 | 420 | 72 | 3 | 341.5 | 375 | 390.5 | 31.2 | 1120 | 2200 | 560 |
| NCF3060V | 300 | 460 | 118 | 4 | 355 | 413 | 433 | 69 | 1900年 | 3250 | 600 |
| NCF2964V | 320 | 440 | 72 | 3 | 359 | 401 | 411 | 32.9 | 1160 | 2360 | 530 |
| NCF3064V | 320 | 480 | 121 | 4 | 368 | 434 | 449 | 74.5 | 1980年 | 3450 | 560 |
| NCF2968V | 340 | 460 | 72 | 3 | 378.5 | 421 | 431 | 35 | 1200 | 2500 | 500 |
| NCF3068V | 340 | 520 | 133 | 5 | 395 | 468 | 485 | 100 | 2380 | 4150 | 530 |
| NCF2972V | 360 | 480 | 72 | 3 | 404 | 436.5 | 451.5 | 36.5 | 1220 | 2600 | 480 |
| NCF2976V | 380 | 520 | 82 | 4 | 427.5 | 473.5 | 488 | 52.6 | 1460 | 3100 | 450 |
| NCF2980V | 400 | 540 | 82 | 4 | 449 | 499 | 511 | 54.5 | 1500 | 3250 | 450 |
| NCF2984V | 420 | 560 | 82 | 4 | 462 | 512 | 524 | 57 | 1530 | 3400 | 430 |
| NCF2988V | 440 | 600 | 95 | 4 | 502 | 545 | 565.5 | 80.5 | 2000年 | 4400 | 400 |
