商品の詳細:
|
| 名前: | 全必要量の円柱軸受 | ベアリング材質: | 鋼鉄100Cr6、GCr15、AISI 52100に耐える堅くされた合金 |
|---|---|---|---|
| インチ - メートル法: | メートル | ボアプロファイル: | まっすぐ（円柱穴） |
| ローラー列数: | 単一の列 | 分離可能: | いいえ |
| 保持器かおり: | おり無し、全必要量 | シーリング: | シールは、開かない |
| 内部すきま: | C0-ミディアム | 精密: | 標準的な精密またはカスタマイズされる |
| ハイライト: | NJG2318VHの全必要量の円柱軸受,NCF3024Vの全必要量の円柱軸受,gcr15単一の列軸受け |
||

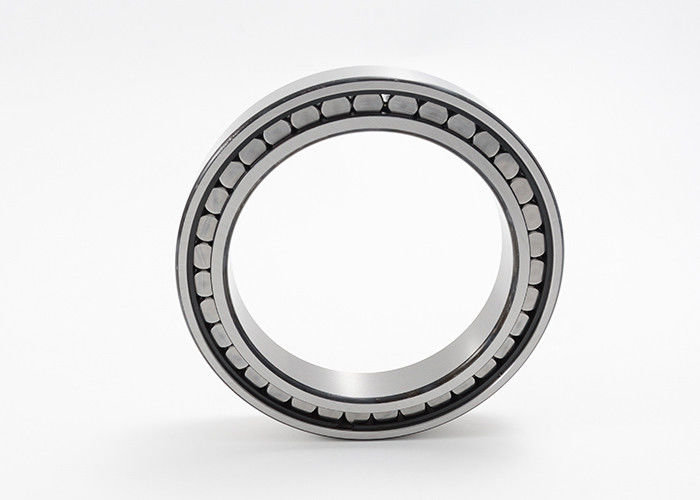

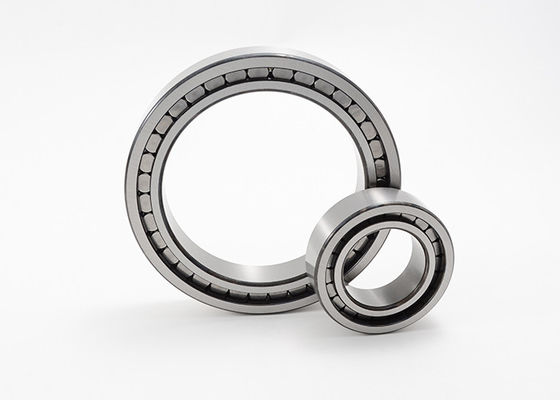

全必要量の円柱軸受の単一の列NJG2318VH NCF3024V
単一列の全補足物のNJGの設計、NCFの設計の円柱軸受
単一列の全補足物シリンダー忍耐に円柱ローラーがの固体外および内部リングそして高頻度ある。これらのローラーはリングの肋骨の間に導かれる。おりがないので、ロールの最大数は使用することができる。その結果、これらの軸受けは非常に高い放射状の負荷を支えることができる。但し、最高速度はおりが付いている円柱軸受の速度より低い。
単一列の全補足物の円柱軸受はまた1方向の軸力を支えることができる。それらはサポート軸受けとして使用される。サポート軸受けは1方向のハウジングに関連してシャフトの軸変位を可能にする。シャフトは他の方向で軸方向に取付けられる。
単一の列の全必要量の円柱軸受NJGの設計、NCFの設計指定:
| コードの忍耐 | 次元 | 固まり | 弾薬定数の評価 | 制限 | |||||||
| 速度 | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew、Fw | Cr | イングリッシュホーン | |||
| mm | kg | KN | rpm | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7.4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117.5 | 152 | 105.26 | 8.75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122.82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134.3 | 17.5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1.5 | 136 | 149 | 154.3 | 1.73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167.6 | 3.8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164.5 | 212.5 | 147.4 | 22.4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1.5 | 147 | 161 | 167.1 | 2.36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1.5 | 149 | 175 | 183 | 5.8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157.9 | 28.1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1.5 | 158 | 173 | 180 | 2.48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1.5 | 163 | 189 | 197 | 6.05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168.45 | 35.5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196.4 | 3.92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206.8 | 7.35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182.5 | 42.5 | 1500 | 2000年 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4.3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1.1 | 185 | 215 | 224.8 | 9.1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210.5 | 215.5 | 4.3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1.1 | 198 | 232 | 242.9 | 12.5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203.55 | 59.5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231.5 | 6.2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2.1 | 212 | 248 | 260.2 | 16.5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243.5 | 6.5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2.1 | 222 | 258 | 269.8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224.43 | 80.3 | 2080年 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2.1 | 226.5 | 253 | 2621.4 | 9.1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2.1 | 237 | 275 | 287.8 | 21.5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238.65 | 92 | 2320 | 3250 | 670 |
