商品の詳細:
|
| 名前: | 複合針状ころ・アキシャルスラスト玉軸受 | タイプの忍耐: | ニードルローラー/スラストボール |
|---|---|---|---|
| アキシアル荷重能力: | 片方向 | ベアリング部: | 内輪なしラジアル部 |
| コーティング: | それなし | 潤滑剤（スラスト部）: | どれも |
| ベアリング材質: | 鋼鉄の忍耐 | ラジアル部: | ケージ付き |
| 転がり軸受タイプ: | 針状ころ・スラスト玉軸受 | 転動体（スラスト部）: | ボール |
| スラスト部: | ケージ付き | 使用温度範囲: | -20～+120℃ |

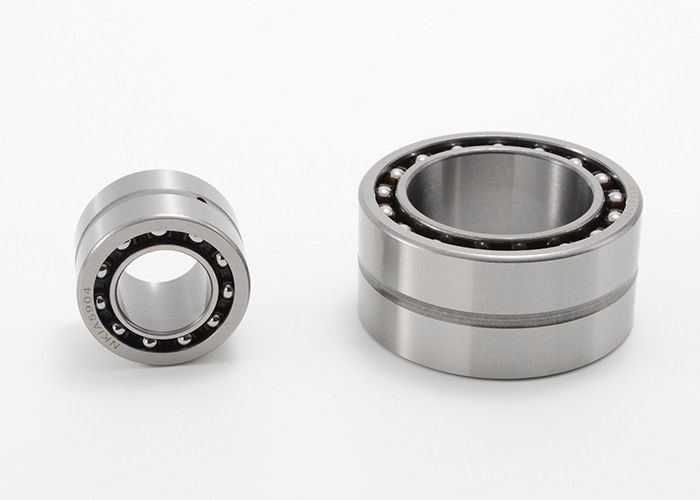

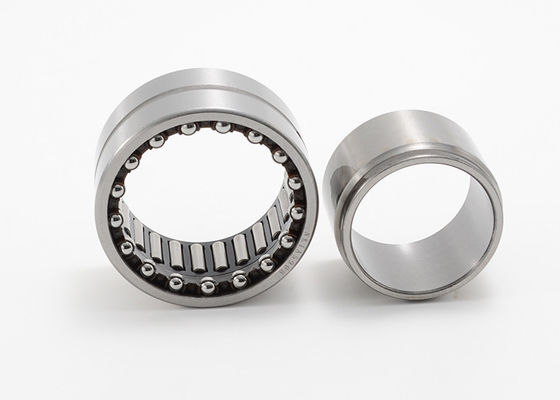

結合された針のローラーおよび軸押し出されたボール ベアリングNKX 30 NAXK 30
これらの軸受けは押し出されたボール ベアリングによって結合される放射状の針の軸受から成っている。ともにそれらは1方向の放射状の負荷そして軸負荷を両方収容してもいい。さらに、それらはで高速比較的作動してもいい。たくさんのスペースを占めるために低い横断面の高さが軸受けを適用のために特に適したように忍耐の整理を他のタイプの見つけることする。
結合された針のローラー/押し出されたボール ベアリングの指定:
|
部品番号の忍耐 |
DIN 5429 部品番号 |
シャフト Fw インチ |
シャフト Fw mm |
OD D インチ |
OD D mm |
幅 C インチ |
幅 C mm |
WGT. lbs |
WGT. g |
D1 最高 インチ |
D1 最高 mm |
C1 インチ |
C1 mm |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0.394 0.472 0.591 0.669 0.787 |
10 12 15 17 20 |
0.748 0.827 0.945 1.024 1.181 |
19 21 24 26 30 |
0.906 0.906 0.906 0.984 1.181 |
23 23 23 25 30 |
0.075 0.084 0.097 0.117 0.183 |
34 38 44 53 83 |
0.949 1.028 1.106 1.185 1.382 |
24.1 26.1 28.1 30.1 35.1 |
0.354 0.354 0.354 0.354 0.394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0.984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.457 1.654 1.850 2.047 2.284 |
37 42 47 52 58 |
1.181 1.181 1.181 1.260 1.260 |
30 30 30 32 32 |
0.276 0.311 0.359 0.441 0.556 |
125 141 163 200 252 |
1.658 1.854 2.051 2.366 2.567 |
42.1 47.1 52.1 60.1 65.2 |
0.433 0.433 0.472 0.512 0.551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1.969 2.362 2.756 |
50 60 70 |
2.441 2.835 3.347 |
62 72 85 |
1.378 1.575 1.575 |
35 40 40 |
0.617 0.794 1.103 |
280 360 500 |
2.764 3.354 3.748 |
70.2 85.2 95.2 |
0.551 0.669 0.709 |
14 17 18 |
上から続けられる
| 部品番号 | DIN 5429 部品番号 |
Dyn.帽子。 放射状のもの lbf |
Dyn.帽子。 放射状のもの N |
Stat.帽子。 放射状のもの lbf |
Stat.帽子。 放射状のもの N |
Dyn.帽子。 軸 lbf |
Dyn.帽子。 軸 N |
Stat.帽子。 軸 lbf |
Stat.帽子。 軸 N |
制限速度 オイル rpm |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1,390 2,020 2,410 2,700 3,700 |
6200 9000 10700 11900 16400 |
1,750 2,470 2,850 3,350 5,400 |
7800 11000 12700 15000 23800 |
2,250 2,320 2,360 2,430 3,200 |
10000 10300 10500 10800 14300 |
3,150 3,450 3,800 4,100 5,600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4,250 5,100 5,500 5,800 6,200 |
18800 22600 24300 26000 27500 |
6,900 8,100 9,300 10,600 11,900 |
30500 36000 41500 47000 53000 |
4,400 4,600 4,750 6,100 6,300 |
19600 20400 21200 27000 28000 |
8,400 9,400 10,600 14,200 15,500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8,500 9,400 10,000 |
38000 42000 44500 |
16,600 20,200 20,700 |
74000 90000 92000 |
6,500 9,300 9,700 |
29000 41500 43000 |
16,900 25,500 28,500 |
75000 113000 127000 |
3300 2800 2400 |
