商品の詳細:
|
| 名前: | コンビネーション針状ころ軸受 | タイプの忍耐: | 針状ころ・アキシャル玉軸受 |
|---|---|---|---|
| 閉鎖タイプ: | 開けなさい | ケージ素材: | 鋼鉄 |
| インチ/メートル: | メートル | シリーズ: | NX |
| ラジアル内部すきま: | 常態 | アキシアル荷重能力: | 片方向 |
| ベアリング材質: | 鋼鉄の忍耐 | 転動体: | 玉 |
| 使用温度範囲: | -20～+120℃ | 潤滑の種類: | 油を塗った |

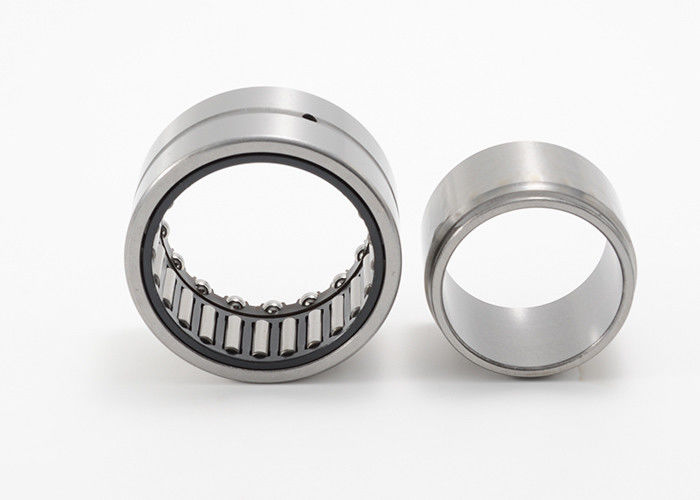

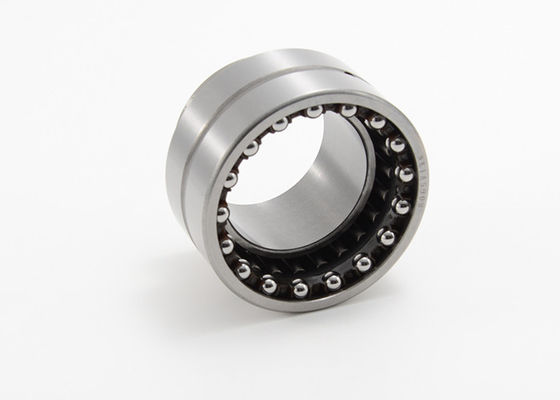

組合せの針の軸受の針のローラーおよび軸ボール ベアリングNX 10
これらの軸受けは全必要量推圧ボール ベアリングによって結合される放射状の針の軸受から成っている。ともにそれらは1方向の両方の適当な放射状の負荷そしてより軽い軸負荷を収容してもいい。たくさんのスペースを占めるために低い横断面の高さが軸受けを適用のために特に適したように忍耐の整理を他のタイプの見つけることする。押し出された部分は軸受けでグリースを保つためにギャップ タイプのシールを形作るカバーによっておおわれる。
特徴:
カバー技術的なデータの結合された針のローラー/押し出されたボール ベアリング（全必要量推圧部品）:
| 部品番号。 | シャフト F w インチ |
シャフト F w mm |
OD D インチ |
OD D mm |
幅 C インチ |
幅 C mm |
WGT. lbs |
WGT. g |
| NX7TN NX10 NX12 NX15 NX17 |
0.276 0.394 0.472 0.591 0.669 |
7 10 12 15 17 |
0.551 0.748 0.827 0.945 1.024 |
14 19 21 24 26 |
0.709 0.709 0.709 1.102 1.102 |
18 18 18 28 28 |
0.031 0.055 0.062 0.106 0.117 |
14 25 28 48 53 |
| NX20 NX25 NX30 NX35 |
0.787 0.984 1.181 1.378 |
20 25 30 35 |
1.181 1.457 1.654 1.850 |
30 37 42 47 |
1.102 1.181 1.181 1.181 |
28 30 30 30 |
0.15 0.254 0.287 0.353 |
68 115 130 160 |
| 部品番号。 | Dyn.帽子。 放射状のもの lbf |
Dyn.帽子。 放射状のもの N |
Stat.帽子。 放射状のもの lbf |
Stat.帽子。 放射状のもの N |
Dyn.帽子。 軸 lbf |
Dyn.帽子。 軸 N |
Stat.帽子。 軸 lbf |
Stat.帽子。 軸 N |
オイル 溝 中心 C1 インチ |
オイル 溝 中心 C1 mm |
制限速度 rpm |
正しく急なリング |
| NX7TN NX10 NX12 NX15 NX17 |
640 1,000 1,080 2,410 2,700 |
2850 4450 4800 10700 11900 |
600 830 970 2,850 3,350 |
2650 3700 4300 12700 15000 |
780 1,150 1,190 1,370 1,440 |
3450 5100 5300 6100 6400 |
1,030 1,750 2,000 2,500 2,800 |
4600 7800 8900 11200 12400 |
0.185 0.185 0.185 0.315 0.315 |
4.7 4.7 4.7 8 8 |
15000 11000 9500 8000 7500 |
WR 14 WR 19 WR 21 WR 24 WR 26 |
| NX20 NX25 NX30 NX35 |
2,900 3,350 5,100 5,500 |
13000 14900 22600 24300 |
3,950 5,000 8,100 9,300 |
17500 22400 36000 41500 |
1,730 2,750 2,900 3,050 |
7700 12200 12800 13600 |
3,550 5,800 6,700 7,900 |
15800 26000 30000 35000 |
0.315 0.315 0.394 0.394 |
8 8 10 10 |
6500 4900 4300 3700 |
WR 30 WR 37 WR 42 WR 47 |
