商品の詳細:
|
| 名前: | 機械加工針状ころ軸受 | ニードルベアリングタイプ: | つば・内輪なし針状ころ軸受 |
|---|---|---|---|
| シリーズ: | RNAO | 測定システム: | メートル |
| 閉鎖タイプ: | オープン、シールなし | 列番号: | 単列・複列をご用意 |
| ベアリング材質: | クロム鋼 100Cr6、GCr15、AISI 52100 | ケージ素材: | ポリアミド66 / スチール保持器 |
| 転がり要素: | 保持器付針状ころ | フランジ: | フランジなし |
| 給油穴タイプ: | 潤滑溝と穴 | 使用温度範囲: | -20～+120℃ |
| ハイライト: | RNAO16X24X13は針の軸受を機械で造った,肋骨のない機械で造られた針の軸受,内部リングのない針の軸受 |
||

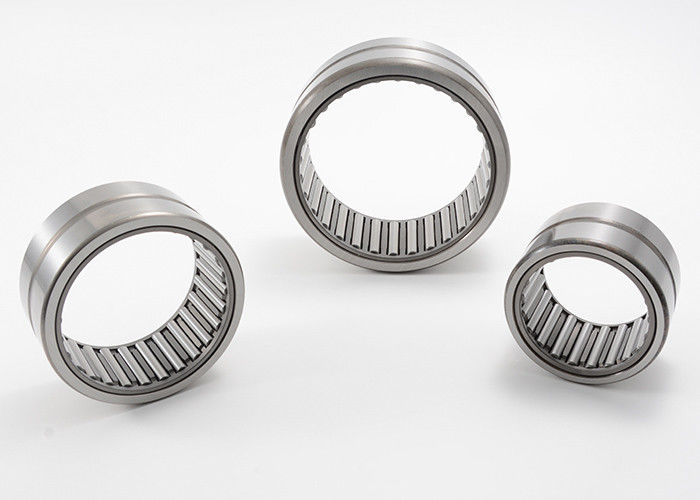

RNAO16X24X13は肋骨および内部リングなしで針の軸受を機械で造った
針の軸受は開放端が付いている引き分けのコップの針の軸受の負荷収容量か正確さがもはや十分なし、円柱軸受の高い積載量がまだ要求されていないとき使用される。
針の軸受は隣接した構造の次元の正確さ、幾何学的な正確さおよび硬度に開放端が付いているとクローズド・エンド型の針の軸受より低い条件を置く。
標準的な軸受けは次のとおりである:
内部リングの有無にかかわらず肋骨が付いている針の軸受、
内部リングの有無にかかわらず肋骨のない針の軸受。
内部リングのない軸受けはシャフトの配線管が堅くされた地上である場合もあれば、特に密集した放射状次元の整理に耐えるために非常に適している。
内部リングが付いている軸受けはシャフトが転がり忍耐の配線管として形成することができなければ使用される。

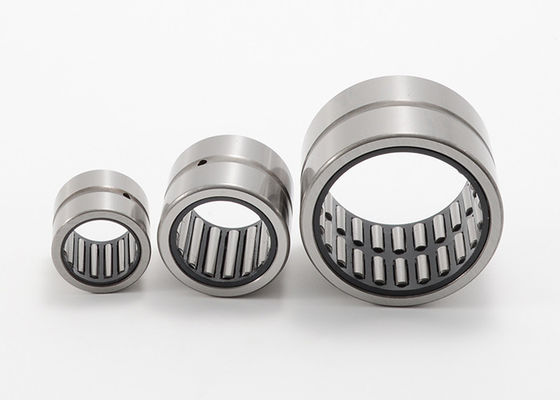

針の軸受RNAOシリーズ、内部リングのない肋骨のない、
指定:
| 針状ころ軸受のタイプ | 内部リング無しの機械で造られた軸受け |
| 閉鎖のタイプ | 開けなさい |
| 実用温度範囲 | -20から+120 °C |
| おり材料 | ポリアミド66/鋼鉄おり |
| 要素の列の数 | 単一の列/二重列は利用できる |
| 潤滑の穴のタイプ | 潤滑の溝及び穴 |
内部リングRNAOシリーズ指定のない肋骨のない機械で造られた針の軸受、:
|
シャフト 直径 |
指定の忍耐 |
固まり およそ |
境界次元 | 弾薬定数の評価 | 制限速度 | |||
| FW | D | C | 動的 | 空電 | オイル | |||
| mm | g | mm | N | rpm | ||||
| 5 | RNAO5X10X8 | 2.8 | 5 | 10 | 8 | 2050年 | 1720 | 27800 |
| 6 | RNAO6X13X8-TV | 6 | 6 | 13 | 8 | 2300 | 1880 | 30000 |
| RNAO6X12X8-TV | 6 | 6 | 12 | 8 | 2600 | 2280 | 32000 | |
| 7 | RNAO7X14X8-TV | 5 | 7 | 14 | 8 | 2250 | 1950年 | 31000 |
| RNAO7X14X8 | 7 | 7 | 14 | 8 | 2850 | 2650 | 31000 | |
| 8 | RNAO8X15X10-TV | 7.8 | 8 | 15 | 10 | 3050 | 3920 | 28000 |
| RNAO8X19X9 | 8 | 19 | 9 | |||||
| 10 | RNAO10X 17X10-TV | 9.1 | 10 | 17 | 10 | 3960 | 4500 | 20000 |
| 12 | RNAO12X19X13.5-TV | 14 | 12 | 19 | 13.5 | 5400 | 7500 | 22000 |
| RNAO12X22X12-TV | 17.9 | 12 | 22 | 12 | 8950 | 8000 | 23000 | |
| 15 | RNAO15X 23X13 | 18.5 | 15 | 23 | 13 | 6500 | 8900 | 21100 |
| 16 | RNAO16X24X13 | 19.8 | 16 | 24 | 13 | 6200 | 8400 | 21100 |
| RNAO16X 24X20 | 29.7 | 16 | 24 | 20 | 10200 | 14800 | 21100 | |
| RNAO16X28X12 | 29.7 | 16 | 28 | 12 | 9500 | 10500 | 18000 | |
| 17 | RNAO17X25X13 | 21 | 17 | 25 | 13 | 9400 | 11600 | 18000 |
| RNAO17X35X10 | 17 | 35 | 10 | |||||
| 18 | RNAO18X30X24 | 65 | 18 | 30 | 24 | 12100 | 16500 | 17600 |
| RNAO18X30X24K | 69 | 18 | 30 | 24 | 21900 | 30000 | 20000 | |
| 20 | RNAO20X28X13 | 24.5 | 20 | 28 | 13 | 7800 | 9600 | 16000 |
| RNAO20X28X26 | 48.1 | 20 | 28 | 26 | 10080 | 20500 | 16000 | |
| RNAO20X32X12 | 36.6 | 20 | 32 | 12 | 10100 | 14100 | 16000 | |
| 21 | RNAO21X 29X30 | 21 | 29 | 30 | ||||
| 22 | RNAO22X35X16 | 58 | 22 | 35 | 16 | 10000 | 15500 | 16000 |
| RNAO22X30X13 | 27 | 22 | 30 | 13 | 10400 | 15900 | 14000 | |
| RNAO22X30X26 | 22 | 30 | 26 | |||||
| 25 | RNAO25X35X17 | 49 | 25 | 35 | 17 | 10900 | 22000 | 15020 |
| RNAO25X35X26 | 67.8 | 25 | 35 | 26 | 12400 | 25000 | 15020 | |
| RNAO25X37X16 | 59.2 | 25 | 37 | 16 | 15000 | 20900 | 12000 | |
| RNAO25X37X32 | 108 | 25 | 37 | 32 | 25000 | 38900 | 12000 | |
| RNAO25X35X16 | 25 | 35 | 16 | |||||
| 26 | RNAO26X39X13 | 59 | 26 | 39 | 13 | 87600 | 10200 | 15000 |
| 28 | RNAO28X40X16 | 28 | 40 | 16 | ||||
| 30 | RNAO30X40X17 | 59 | 30 | 40 | 17 | 12600 | 24000 | 10500 |
| RNAO30X40X26 | 92 | 30 | 40 | 26 | 16000 | 32000 | 10500 | |
| RNAO30X42X16 | 49.9 | 30 | 42 | 16 | 13000 | 23200 | 10500 | |
| RNAO30X42X32 | 126 | 30 | 42 | 32 | 29500 | 47000 | 10500 | |
| 35 | RNAO35X45X13 | 50 | 35 | 45 | 13 | 10200 | 22000 | 10000 |
| RNAO35X45X17 | 60 | 35 | 45 | 17 | 17800 | 24500 | 10000 | |
| RNAO35X45X26 | 88 | 35 | 45 | 26 | 20500 | 40000 | 10000 | |
| 35 | RNAO35X47X16 | 75 | 35 | 47 | 16 | 20400 | 31500 | 10000 |
| RNAO35X47X18 | 86 | 35 | 47 | 18 | 22500 | 35000 | 10000 | |
| ▲RNAO35X47X32 | 149 | 35 | 47 | 32 | 32000 | 55000 | 10000 | |
| RNAO35X47X17 | 35 | 47 | 17 | |||||
| 37 | RNAO37X52X18 | 115 | 37 | 52 | 18 | 18900 | 35500 | 8800 |
| RNAO37X47X13 | 37 | 47 | 13 | |||||
| 40 | RNAO40X50X17 | 72 | 40 | 50 | 17 | 15400 | 29880 | 8800 |
| ▲RNAO40X50X34 | 151 | 40 | 50 | 34 | 25100 | 57200 | 11000 | |
| RNAO40X55X20 | 144 | 40 | 55 | 20 | 26300 | 46100 | 10000 | |
| ▲RNAO40X55X40 | 268 | 40 | 55 | 40 | 54700 | 87000 | 10000 | |
| 42 | RNAO42X57X20 | 132 | 42 | 57 | 20 | 26700 | 43700 | 10000 |
| 45 | RNAO45X55X17 | 82.5 | 45 | 55 | 17 | 18000 | 36000 | 9000 |
| ▲RNAO45X 62X40 | 368 | 45 | 62 | 40 | 42200 | 85050 | 9000 | |
| 50 | RNAO50X62X20 | 140 | 50 | 62 | 20 | 20600 | 46860 | 7500 |
| RNAO50X65X20 | 162 | 50 | 65 | 20 | 23200 | 40540 | 7000 | |
| ▲RNAO50X65X40 | 321 | 50 | 65 | 40 | 39000 | 80600 | 7000 | |
| 55 | RNAO55X68X20 | 157 | 55 | 68 | 20 | 22400 | 52000 | 6500 |
| 60 | RNAO60X78X20 | 253 | 60 | 78 | 20 | 28500 | 65300 | 5500 |
| ▲RNAO60X78X40 | 368 | 60 | 78 | 40 | 45000 | 99000 | 5500 | |
| 65 | RNAO65X85X30 | 394 | 65 | 85 | 30 | 37000 | 99000 | 4900 |
| ▲RNAO65X85X60 | 464 | 65 | 85 | 60 | 57000 | 123000 | 6500 | |
| 70 | RNAO70X90X30 | 488 | 70 | 90 | 20 | 40000 | 105000 | 5100 |
| ▲RNAO70X90X60 | 70 | 90 | 60 | |||||
| 75 | RNAO75X95X60 | 75 | 95 | 60 | ||||
| 80 | RNAO80X100X30 | 527 | 80 | 100 | 30 | 52000 | 139000 | 4900 |
| ▲RNAO80X95X56 | 80 | 95 | 56 | 52000 | 139000 | 4800 | ||
| RNAO80X100X60 | 80 | 100 | 60 | |||||
| 85 | RNAO85X105X25 | 449 | 85 | 105 | 25 | 48600 | 106000 | 4900 |
| 90 | RNAO90X105X26 | 323 | 90 | 105 | 26 | 42500 | 129000 | 4900 |
| RNAO90X110X30 | 600 | 90 | 110 | 30 | 58000 | 129000 | 4900 | |
| 100 | RNAO100X120X30 | 671 | 100 | 120 | 30 | 58100 | 152000 | 4900 |
| 130 | RNAO130X150X24 | 130 | 150 | 24 | 50000 | 158000 | 3100 |
注:▲二重列
