商品の詳細:
|
| 名前: | シール付き機械加工ソリッドニードルローラーベアリング | タイプの忍耐: | 内輪付きベアリングもみ加工 / 内輪なしベアリングもみ加工 |
|---|---|---|---|
| 外輪タイプ: | 機械加工（ソリッド） | ベアリング材質: | クロム鋼 100Cr6 |
| シーリング ソリューション: | 片側のシールまたは両側のシール | 密封のタイプ: | コンタクト |
| 再潤滑機能:: | 潤滑溝＆穴付き | 公差等級: | 常態 |
| フランジの数、外輪:: | 2 | 行の数: | 1 |
| 使用温度範囲: | -30℃～120℃ | カスタマイズされる: | 標準またはカスタマイズが可能です |
| ハイライト: | NA6904 2RSの針のボール ベアリング,RNA 4908 RSの針のボール ベアリング,耐える機械で造られたna 6904 |
||

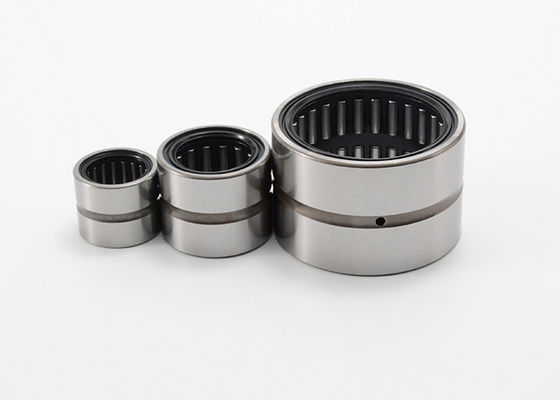

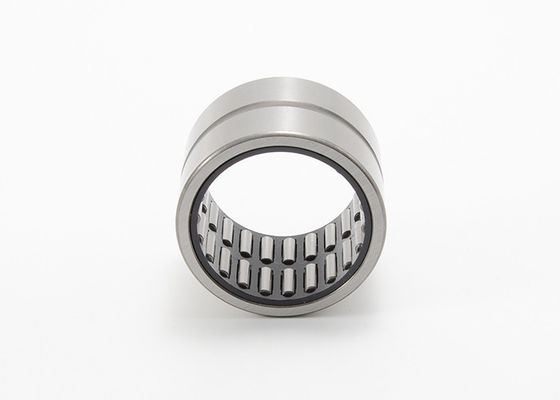

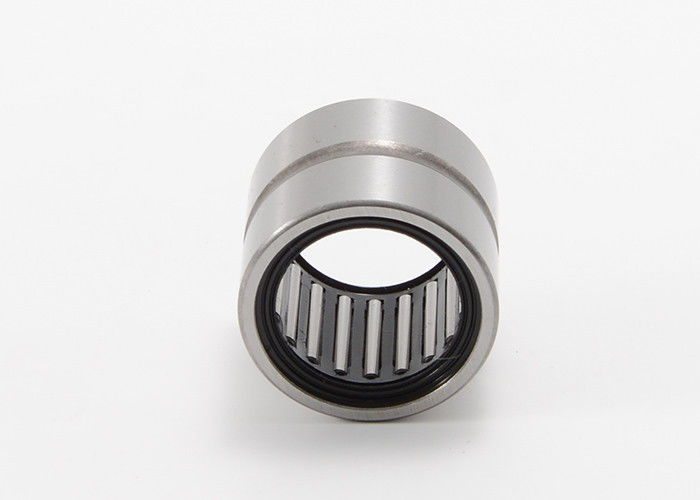

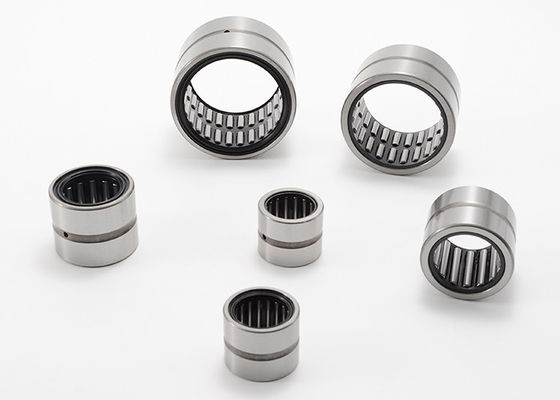

シールNA6904 2RSのRNAが付いている機械で造られた固体針の軸受4908 RS
針の軸受は開放端が付いている引き分けのコップの針の軸受の負荷収容量か正確さがもはや十分なし、円柱軸受の高い積載量がまだ要求されていないとき使用される。
針の軸受は隣接した構造の次元の正確さ、幾何学的な正確さおよび硬度に開放端が付いているとクローズド・エンド型の針の軸受より低い条件を置く。
標準的な軸受けは次のとおりである:
内部リングの有無にかかわらず肋骨が付いている針の軸受、
内部リングの有無にかかわらず肋骨のない針の軸受。
RNA… RSのモデルを含んで、RNA… 2RS、NK… RS、NK… 2RS;NA… RS、NA… 2RS;NKI… RS、NKI… 2RS
内部リングのない軸受けはシャフトの配線管が堅くされた地上である場合もあれば、特に密集した放射状次元の整理に耐えるために非常に適している。
内部リングが付いている軸受けはシャフトが転がり忍耐の配線管として形成することができなければ使用される。
シールの指定を含む機械で造られた固体針の軸受:
|
シャフト 直径 |
指定の忍耐 |
固まり およそ |
境界次元 F W |
弾薬定数の評価 | 制限速度 | ||||||
| 現在のコード | 元のコード | d |
Fw F |
D | C | B | 動的 | 空電 | オイル | ||
| mm | g | mm | N | rpm | |||||||
| IRなし | |||||||||||
| 14 | RNA4900RS | RNA4900-2RS | 16 | 14 | 22 | 13 | 4560 | 4660 | 13000 | ||
| 16 | RNA4901RS | RNA4901-2RS | 18 | 16 | 24 | 13 | 4950 | 5800 | 12000 | ||
| 20 | RNA4902RS | RNA4902-2RS | 21.5 | 20 | 28 | 13 | 5980 | 9500 | 10000 | ||
| 22 | RNA4903RS | RNA4903-2RS | 23 | 22 | 30 | 13 | 6050 | 10100 | 9000 | ||
| 25 | RNA4904RS | RNA4904-2RS | 56 | 25 | 37 | 17 | 14900 | 17500 | 7500 | ||
| 30 | RNA4905RS | RNA4905-2RS | 60 | 30 | 42 | 17 | 16300 | 21500 | 6500 | ||
| 35 | RNA4906RS | RNA4906-2RS | 69 | 35 | 47 | 17 | 20050 | 24900 | 5500 | ||
| 42 | RNA4907RS | RNA4907-2RS | 107 | 42 | 55 | 20 | 22500 | 37000 | 4800 | ||
| 48 | RNA4908RS | RNA4908-2RS | 154 | 48 | 62 | 22 | 33050 | 50900 | 4200 | ||
| 52 | RNA4909RS | RNA4909-2RS | 157 | 52 | 68 | 22 | 34800 | 56800 | 3900 | ||
| 58 | RNA4910RS | RNA4910-2RS | 160 | 58 | 72 | 22 | 37800 | 61500 | 3500 | ||
| IRを使って | |||||||||||
| 10 | NA4900RS | NA4900-2RS | 24.5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 |
| 12 | NA4901RS | NA4901-2RS | 27.5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 |
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 |
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 |
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 |
| 25 | NA4905RS | NA4905-2RS | 89.5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 |
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 |
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 |
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 |
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 |
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 |
| 55 | NA4911RS | NA4911-2RS | 55 | 80 | 24 | 25 | |||||
| 60 | NA4912RS | NA4912-2RS | 60 | 85 | 25 | 26 | |||||
| 70 | NA4914RS | NA4914-2RS | 70 | 100 | 31 | 32 | |||||
| 69のシリーズ | |||||||||||
| 12 | NA6901-2RS | RNA6901-2RS | 12 | 16 | 24 | 22 | 23 | ||||
| 17 | NA6903-2RS | RNA6903-2RS | 17 | 22 | 30 | 23 | 24 | ||||
| 20 | NA6904-2RS | RNA6904-2RS | 20 | 25 | 37 | 30 | 31 | ||||
| 25 | NA6905-2RS | RNA6905-2RS | 25 | 30 | 42 | 30 | 31 | ||||
| 40 | NA6908-2RS | RNA6908-2RS | 40 | 48 | 62 | 40 | 41 | ||||
