商品の詳細:
|
| 名前: | シェル型ニードルローラーベアリング | ケージ素材: | スチール ST14 |
|---|---|---|---|
| 基本設計: | オープンエンド | リテーナー: | はい、スチールケージ付きベアリング |
| 測定システム: | インチ | シリーズ: | J型 |
| 給油穴タイプ: | 穴なし | 部品: | 外輪・針状ころ・保持器Ass'y |
| 規格適合: | ANSI/ABMA 18.2、ASTM F2162 | カスタマイズされる: | 標準またはカスタマイズが可能です |
| ハイライト: | J 65のおりに入れられた針状ころ軸受,引かれたコップは針状ころ軸受をおりに入れた,開放端の精密針状ころ軸受 |
||

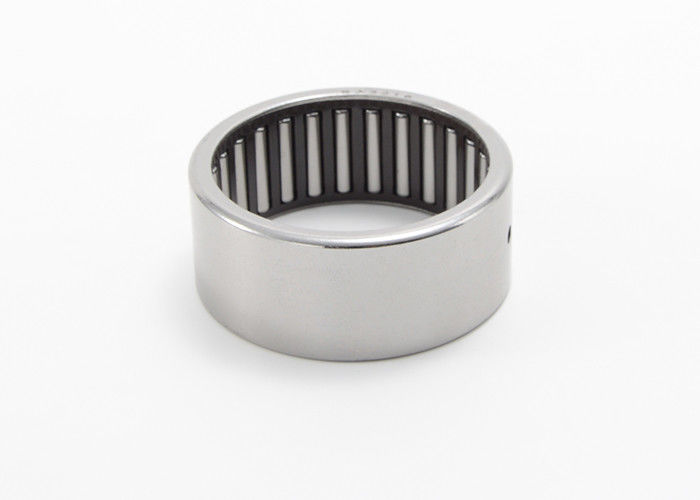

引き分けのコップの針の軸受の開放端の鋼鉄おりのインチ シリーズJ-65
引かれたコップの針の軸受は深く引かれた、thin-walled外リングを備えている。引かれたコップの針の軸受は収容の穴が針のローラーおよびおりアセンブリのために配線管として使用することができないがどこで非常に密集した、経済的な忍耐の整理が要求される適用で普通使用される。これらの軸受けはハウジングに堅い干渉適合と取付けられる。それは簡単の可能にし、軸受けを軸方向に取付けるように肩または急なリングとして収容の穴の経済的な設計は、要求されない。
このシリーズで利用できる2つのタイプの軸受けがある;おりに入れられたタイプおよび全必要量のタイプ。適切なタイプは作動条件に従って選ぶことができる。おりに入れられたタイプに針のローラーがおりおよび推圧リングによって正確に導かれる構造がある。それは適用回転のために高速で有用である。全必要量のタイプ針の軸受は、一方では、低速回転で重負荷塗布のために適している。
概観:
適用:
彼のタイプの軸受けは自動車、オートバイ、電気機械、工作機械、大気および宇宙空間およびオフィス装置のような機械類の広い範囲で使用される。
引き分けのコップの針の軸受、開放端、鋼鉄おり、インチ シリーズ、JのJHのタイプ指定:
|
シャフト 直径 |
指定の忍耐 |
固まり およそ |
境界次元 | 弾薬定数の評価 | 制限速度 | |||
| 現在のコード | Fw | D | C | 動的 | 空電 | オイル | ||
| mm | g | mm | N | rpm | ||||
| 4.76 | J-35 | 4.76 | 8.73 | 9.525 | 257 | 352 | 75000 | |
| 6.35 | J-45 | 6.35 | 11.11 | 7.92 | 290 | 331 | 57000 | |
| J-47 | 6.35 | 11.11 | 11.13 | 473 | 617 | 57000 | ||
| 7.94 | J-55 | 7.94 | 12.7 | 7.92 | 315 | 383 | 44000 | |
| J-57 | 7.94 | 12.7 | 11.13 | 560 | 805 | 44000 | ||
| JH-57 | 7.94 | 14.29 | 11.13 | 696 | 849 | 47000 | ||
| 9.525 | J-65 | 9.525 | 14.29 | 7.92 | 358 | 474 | 36000 | |
| J-66 | 9.525 | 14.29 | 9.52 | 500 | 728 | 36000 | ||
| J-68 | 9.525 | 14.29 | 12.7 | 755 | 1240 | 36000 | ||
| JH-68 | 9.525 | 15.88 | 12.7 | 987 | 1370 | 38000 | ||
| 11.11 | J-78 | 11.11 | 15.88 | 12.7 | 882 | 1580 | 30000 | |
| JH-78 | 11.11 | 17.46 | 12.7 | 1060 | 1510 | 30000 | ||
| 12.548 | J-88K | 12.548 | 17.463 | 12.7 | 914 | 1710 | 26000 | |
| 14.288 | J-910 | 14.288 | 19.05 | 15.88 | 1190 | 2490 | 23000 | |
| J-108 | 15.88 | 20.64 | 12.7 | 970 | 1970年 | 21000 | ||
| 15.88 | JH-1010 | 15.88 | 22.225 | 15.88 | 1280 | 2930 | 21000 | |
| 17.462 | JH-1112 | 17.462 | 23.812 | 19.05 | 1830 | 4610 | 19000 | |
| 19.05 | J-1212 | 19.05 | 25.4 | 19.05 | 2320 | 4880 | 18000 | |
| 22.225 | J-148 | 22.225 | 28.58 | 12.7 | 1640 | 3270 | 15000 | |
| JH-1412 | 22.225 | 30.16 | 19.05 | 2710 | 5450 | 15000 | ||
| JH-14160H | 22.225 | 30.162 | 25.4 | 2710 | 5450 | 15000 | ||
| 25.4 | JH-1616 | 25.4 | 33.34 | 25.4 | 4090 | 9570 | 13000 | |
| 28.58 | JH-1818 | 28.58 | 38.1 | 28.58 | 5440 | 12500 | 12000 | |
| 35.61 | JH-1470 | 35.61 | 57.2 | 17.8 | 5680 | 13500 | 10000 | |
| 41.275 | J-2616 | 41.275 | 50.8 | 25.4 | 5890 | 15600 | 7900 | |
| 50.8 | J-3216 | 50.8 | 60.32 | 25.4 | 6350 | 18400 | 6300 | |
