商品の詳細:
|
| 名前: | 半円柱軸受を取付けること | 媒体の記述: | 円柱軸受SL1818。- Eの全必要量のローラー セット、外リング、内部リング、タイプSL18の2本の肋骨に軸受けを、1本の肋骨半置く単一の列 |
|---|---|---|---|
| 退屈させる: | 円筒穴 | ベアリング材質: | 100Cr6、GCr15、AISI 52100 |
| サイズ: | メートル系 | シール: | オープン、シールなし |
| ケージタイプ: | フルコンプリメント、ケージなし | 放射状の内部演劇: | 通常の内部プレイ |
| 精密: | 標準精度 | 熱安定化: | 熱安定化なし - 120 °C までの温度 |
| ハイライト: | 半円柱忍耐ローラーを取付けること,全必要量の軸受SL181872-E,全必要量の軸受SL181852-E |
||

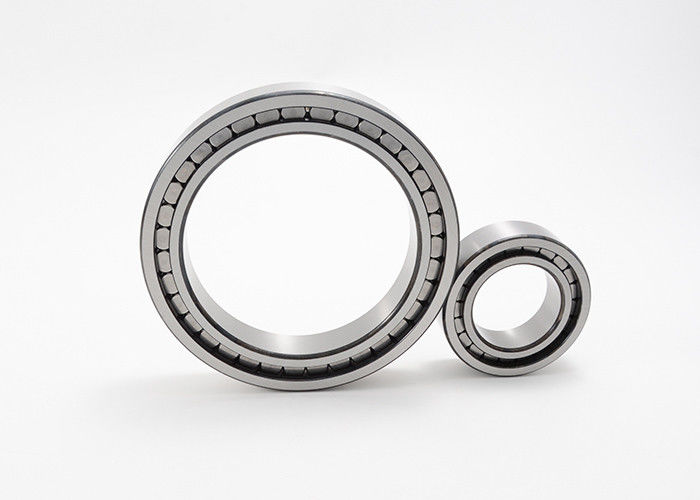

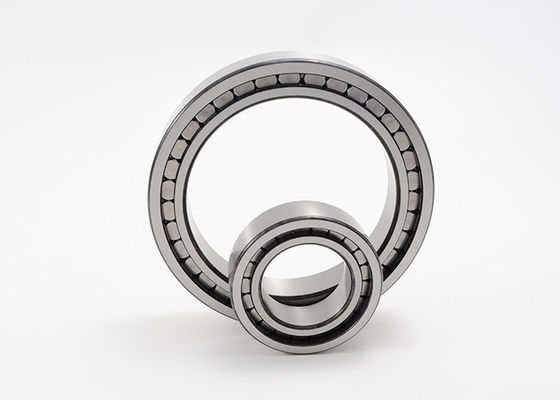

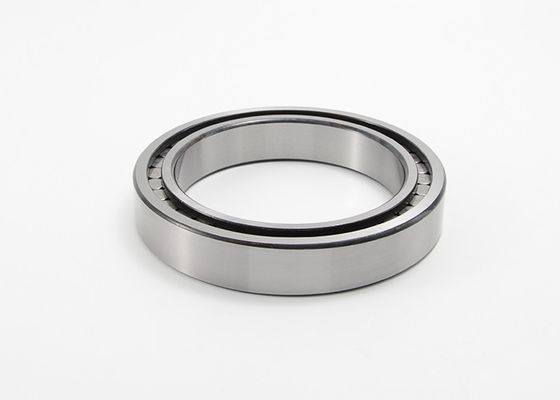

半置き円柱軸受SL181872-E SL181852-Eに耐える
単一の列の全必要量の円柱軸受は肋骨導かれた円柱ローラーとともに固体外および内部リングを備えている。これらの軸受けに転がり要素の最大可能な数があるので、非常に高い放射状の負荷収容量、高い剛性率があり、特にコンパクト デザインのために適している。しかし運動学的な条件が原因でそれらは可能である高速を達成しないおりが付いている円柱軸受を使用するとき。
SL181872-Eは単一列、全補足物シリンダー軸受けである。この忍耐のタイプに円柱ローラーがの固体外および内部リングそして高頻度ある。これらのローラーはリングの肋骨の間に導かれる。おりがないので、ロールの最大数は使用することができる。その結果、これらの軸受けは非常に高い放射状の負荷を支えることができる。但し、最高速度はおりが付いている円柱軸受の速度より低い。単一列の全補足物の円柱軸受はまた1方向の軸力を支えることができる。それらはサポート軸受けとして使用される。サポート軸受けは1方向のハウジングに関連してシャフトの軸変位を可能にする。シャフトは他の方向で軸方向に取付けられる。
半置き円柱軸受SL1818シリーズ指定に耐える:
|
コードの忍耐 |
次元 | 負荷の評価 | 制限速度 | 固まり | ||||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dyn. | Stat. | 疲労の制限荷重 | 制限速度 | 参照の速度 | ||||
| Cr | イングリッシュホーン | 野良犬 | NG | nB | ||||||||||||
| mm | KN | rpm | kg | |||||||||||||
| SL181840 | 200 | 250 | 24 | 216.6 | 231.6 | 237.6 | 2 | 1.5 | 178 | 320 | 33.5 | 1450 | 1040 | 2.57 | ||
| SL181844 | 220 | 270 | 24 | 237.3 | 252.3 | 258.5 | 2 | 1.5 | 187 | 350 | 36 | 1320 | 940 | 2.8 | ||
| SL181848-E | 240 | 300 | 28 | 260.5 | 281 | 287.5 | 2 | 2 | 265 | 490 | 51 | 1200 | 870 | 4.29 | ||
| SL181852-E | 260 | 320 | 28 | 281 | 301.5 | 308 | 2 | 2 | 275 | 530 | 54 | 1110 | 790 | 4.61 | ||
| SL181856-E | 280 | 350 | 33 | 304 | 327 | 335 | 2.5 | 2 | 355 | 670 | 69 | 1030 | 730 | 6.89 | ||
| SL181860-E | 300 | 380 | 38 | 323.5 | 350.5 | 360 | 3 | 2.1 | 455 | 840 | 86 | 960 | 680 | 9.79 | ||
| SL181864-E | 320 | 400 | 38 | 344.5 | 371.5 | 381 | 3 | 2.1 | 470 | 900 | 90 | 910 | 620 | 10.36 | ||
| SL181868-E | 340 | 420 | 38 | 365.5 | 392.5 | 402.2 | 3 | 2.1 | 485 | 960 | 94 | 860 | 570 | 10.93 | ||
| SL181872-E | 360 | 440 | 38 | 387 | 413.5 | 423.5 | 3 | 2.1 | 500 | 1010 | 98 | 810 | 530 | 11.49 | ||
| SL181876-E | 380 | 480 | 46 | 415.5 | 448 | 459 | 4 | 2.1 | 650 | 1290 | 126 | 750 | 490 | 18.87 | ||
| SL181880-E | 400 | 500 | 46 | 432 | 464.5 | 475.5 | 4 | 2.1 | 660 | 1340 | 130 | 720 | 470 | 19.81 | ||
| SL181884-E | 420 | 520 | 46 | 457 | 489.5 | 500 | 4 | 2.1 | 680 | 1420 | 135 | 690 | 430 | 20.6 | ||
| SL181888-E | 440 | 540 | 46 | 473.5 | 506 | 517 | 4 | 2.1 | 700 | 1470 | 139 | 660 | 415 | 21.54 | ||
| SL181892-E | 460 | 580 | 56 | 501.5 | 541 | 554 | 5 | 3 | 940 | 1890 | 179 | 620 | 385 | 33.21 | ||
| SL181896-E | 480 | 600 | 56 | 522 | 561 | 574.5 | 5 | 3 | 960 | 1970年 | 185 | 600 | 365 | 34.53 | ||
| SL1818/500-E | 500 | 620 | 56 | 542 | 581.5 | 594.5 | 5 | 3 | 980 | 2050年 | 190 | 580 | 345 | 35.73 | ||
