商品の詳細:
|
| 名前: | 機械で造られた内部リング | 材料: | 高合金ベアリング品質鋼 AISI52100 |
|---|---|---|---|
| 部品番号。: | MI 10、MI 10 N、MI 12、MI12 N、MI14、MI 14 N、MI 16、MI 16 N、MI 20、MI 20 N、MI 24、MI 24 N | 表面の終わり: | ニュートラルは鋼鉄表面の忍耐を機械で造った |
| インチ/メートル: | 帝国（インチ）シリーズ | 基本構造タイプ: | 堅くされた精密地面リングを通して |
| 潤滑溝: | 持ちなさい | 処理: | 機械で造られる |
| ハイライト: | クロムのボール ベアリングの内部競争,ボール ベアリングの内部競争MI 10 N,機械で造られた軸受リング |
||

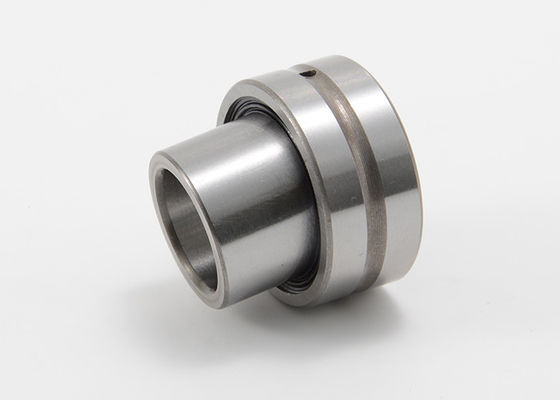

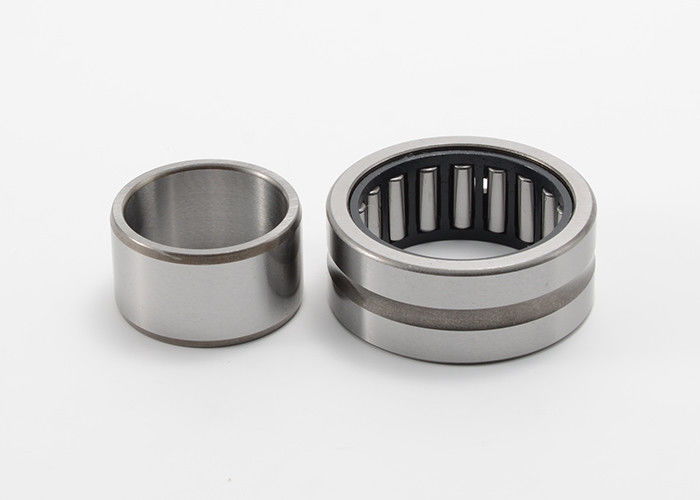

針状ころ軸受のためのクロム鋼鉄機械で造られた内部リング、インチのサイズ
機械で造られた内部リングは軸受けアセンブリで一般的な部品である。精密地上の内部リングはローラーにunhardenedシャフトを使用されたとき堅くされた配線管に与える。リングは軸受けの再潤滑のためのオイル穴そして環状の溝を含み、CAGEROLおよびGUIDEROL両方軸受けによって使用することができたりまたは明白な忍耐の適用のブッシュとして利用することができる。
機械で造られた内部リングの目的は転がり要素に滑らかで、精密なトラックを提供することである。それは適切な直線を保障し、摩擦を減らし、そして回転か直線運動の有効な伝達を可能にする。軸受けの全面的な性能そして長寿に貢献する良質の表面の終わりおよび次元の正確さの精密な機械化プロセス結果。

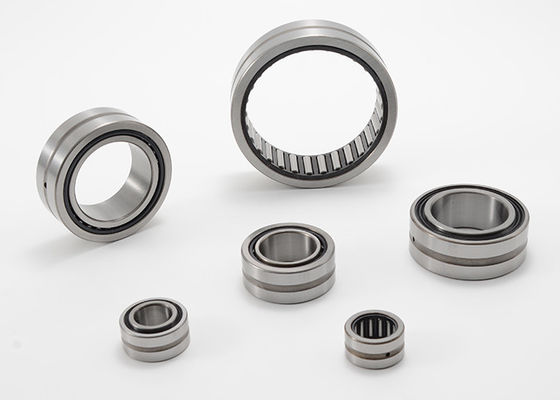

機械で造られた内部リングはさまざまなタイプの玉軸受、軸受および針状ころ軸受を含む軸受けで頻繁に使用される。それらは自動車、宇宙航空、産業機械および送電のような異なった企業を渡る機械設備の重大な部品、である。
機械で造られた内部リングの使用の利点は改善されたload-bearing容量、高められた回転正確さおよび減らされた消耗含んでいる。精密な機械化は負荷のよりよい配分を可能にし、応力集中を減らし、そして軸受けの円滑な運用を促進する。
MOUETTEはmcgillのようなより多くの交換のテーブルを、機械で造った内部リング、inaの内部リング、koyoの内部リング、torringtonの内部競争、skfの内部リングを提供する。
私達は標準的で、カスタマイズされた内部のブッシュを、高合金軸受け質鋼鉄100Cr6の、ステンレス鋼440C提供する。
機械で造られた軸受内部リング インチのサイズMIシリーズ指定:
| 内部リング | （DIA.退屈させて） | B （内部O.D.） | W | H | R MAX。 | ||
| 部品番号。 | NOM. | TOL. | NOM. | TOL. | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | 3/32 | .025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | .040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-14-N | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-15-N | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | .040 |
| MI-16-N | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | .040 |
| MI-17 | 1.0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18-N | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | .040 |
| MI-19 | 1.1875 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20 | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20-N | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.010 | 1/8 | .060 |
| MI-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-21-N | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | .060 |
| MI-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24-N | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | .060 |
| MI-25 | 1.5625 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1.260 | 1/8 | .060 |
| MI-26 | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-N | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.010 | 1/8 | .060 |
| MI-27 | 1.6875 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-28 | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-28-N | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .060 |
| MI-30 | 1.8750 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32-N | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36-N | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-38 | 2.3750 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-39 | 2.4375 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40 | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40-N | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.510 | 3/16 | .080 |
| MI-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-46 | 2.8750 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-47 | 2.9375 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48 | 3.0000 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48-N | 3.0000 | -.0006 | 3.4987 | -.0009 | 1.760 | 1/4 | .080 |
| MI-50 | 3.1250 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-52 | 3.2500 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-54 | 3.3750 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-56 | 3.5000 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | .100 |
| MI-64 | 4.0000 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-68 | 4.2500 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-72 | 4.5000 | -.0008 | 5.4985 | -.0010 | 3.015 | 1/4 | .100 |
| MI-72-N | 4.5000 | -.0008 | 5.4985 | -.0010 | 2.515 | 1/4 | .100 |
| MI-80 | 5.0000 | -.0010 | 5.9983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-80-N | 5.0000 | -.0010 | 5.9983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-88-N | 5.5000 | -.0010 | 6.4983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | 3.015 | 5/16 | .120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 5/16 | .160 |
すべてのサイズはインチにある。
